资源介绍
视频数量：24个
总时长：1小时44分
课程介绍：
18GHz低通滤波器设计实战
你正在调试一个射频系统，频谱分析仪上却冒出了一串不该出现的杂散信号。这种情况在射频硬件开发中太常见了，很多问题归根结底就是滤波器设计没做好。要么是阻带衰减不够，要么是通带纹波太大把有用信号给坑了。要是你正在做微波、毫米波频段的硬件开发，滤波器几乎是每个项目都躲不过去的坎。
这门课就是来解决这个问题的。课程从低通滤波器的基本概念讲起。微带低通滤波器的设计主要分两步走：先选一个合适的低通原型滤波器，再找到能逼近这个集总元件滤波器的微带实现方式。低通原型滤波器的元件值通常归一化处理，源阻抗设为1，截止频率ωc设为1，然后再变换到实际需要的截止频率和50欧姆的端口阻抗上。这部分内容会讲清楚原型滤波器的选型思路，通带纹波怎么定、电抗元件数量怎么选，这些都直接影响最终滤波器的性能。

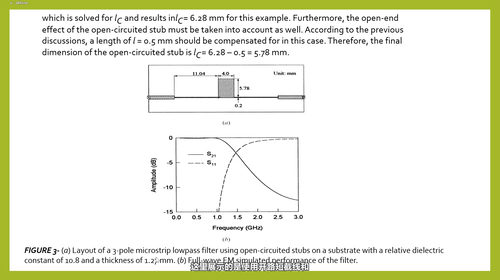

有了原型滤波器的基础之后，课程会带你认识几种常见的微带实现方式。第一种是阶梯阻抗低通滤波器，这种结构用高阻抗线和低阻抗线交替排列来实现电感和电容，结构简单但宽带性能有限。第二种是基于开路枝节的L-C梯形滤波器，用开路传输线枝节来等效电感和电容，设计灵活度更高。第三种是半集总低通滤波器，能在有限频率处引入衰减极点，阻带衰减特性可以得到显著提升。这几种结构各有适用场景，课程会讲清楚什么时候该用哪种。

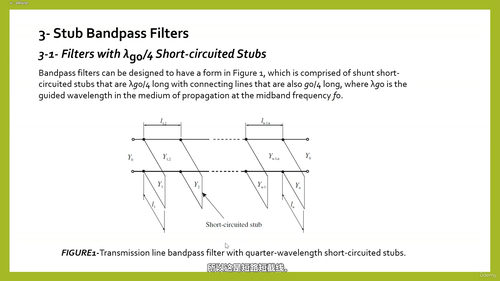

低通滤波器讲完之后，课程把重点转向带通滤波器。带通滤波器是射频系统里用得最多的滤波器类型，课程一口气介绍了五种常见结构。第一种是边缘耦合半波长谐振器带通滤波器，利用耦合线实现带通响应，结构紧凑。第二种是平行耦合半波长谐振器滤波器，耦合强度更容易控制，适合精确调试。第三种是发夹线滤波器，把谐振器弯折成U形来减小尺寸，在很多实际产品里能看到这种结构。第四种是指叉滤波器，谐振器像手指一样交叉排列，Q值高、选择性陡峭。第五种是伪梳状滤波器，结合了梳状滤波器和带状线滤波器的特点，适合特定应用场景。每种滤波器都会讲到它的设计方程、特性导纳怎么算、阻带特性由什么因素决定。

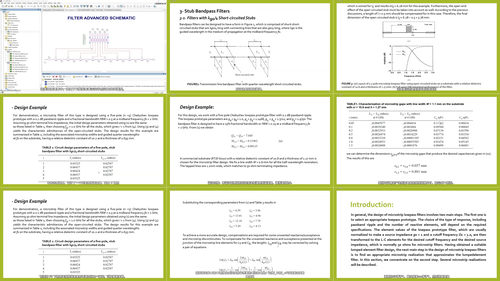

课程后半部分进入实战环节，专门演示一个18GHz低通滤波器的完整设计过程。使用AWR软件，从滤波器指标的确定开始，一步一步完成原理图设计、参数计算、微带线实现、电磁仿真，直到最后验证S参数是否满足要求。这个18GHz的设计案例会用到前面讲过的理论知识，让你看到从公式到实际仿真结果是怎么对应起来的。AWR是射频微波设计领域的主流仿真软件，学会用它来做滤波器设计，这本身就是一项很实用的技能。
学完这门课，你拿到一个滤波器的技术指标就知道该选什么拓扑结构、能估算出大概需要几阶、设计出来的东西在仿真软件里怎么验证。课程内容循序渐进，从理论到软件操作到完整案例，形成了一条清晰的学习路径。
这门课适合已经有点射频基础、想系统掌握滤波器设计方法的工程师。如果你是微波技术相关专业的学生，学过电磁场与微波技术但还没做过完整设计，这门课能帮你把书本上的东西落地。如果你在做射频硬件开发，经常被滤波器指标折腾，这门课的实战案例会给你很多可以直接参考的设计思路。当然，零基础直接跟也没问题，课程从基础讲起，只是学起来可能需要多花点时间消化。
