课程介绍：
使用AWR软件设计8GHz微波带通滤波器
在做射频和微波相关项目的时候，滤波器设计往往是让很多工程师头疼的问题。理论公式推导起来好像都懂，但真正要动手设计一个满足指标的滤波器，特别是在8GHz这样的高频段，很多人就不知道从哪里下手了。这门课程就是来解决这个问题的——从最基础的低通滤波器讲起，一直讲到使用AWR软件完成8GHz带通滤波器的实际设计，把整个滤波器设计的思路和流程完整地梳理一遍。
课程首先会带你了解低通滤波器的基本概念。设计微带低通滤波器主要涉及两个核心步骤：第一步是选择合适的低通原型滤波器，确定好响应类型和电抗元件数量；第二步是找到一种微带实现结构来逼近这个集总元件滤波器设计。课程会重点讲解第二步，介绍几种常见的微带实现方式，让你在拿到一个滤波器设计指标后，知道应该选用什么样的微带结构来实现。

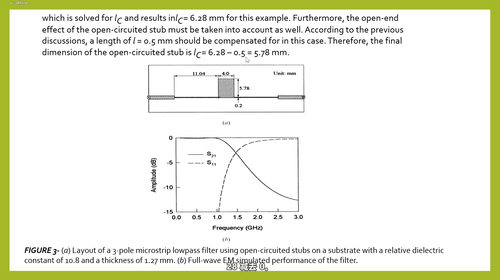

接下来课程会详细讲解阶梯阻抗L-C梯形低通滤波器。这种滤波器结构简单、实现方便，是入门级选手必须掌握的基础结构。然后会进一步介绍使用开路枝节的L-C梯形低通滤波器设计方法，开路枝节在某些应用场景下比短路枝节更容易加工实现。还会讲到具有有限频率衰减极点的半集总低通滤波器，这种结构能够在特定频率点产生很深的衰减，很适合用来抑制谐波或干扰信号。

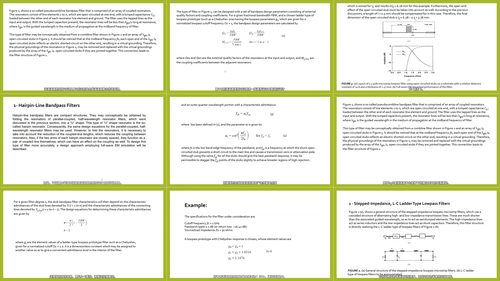

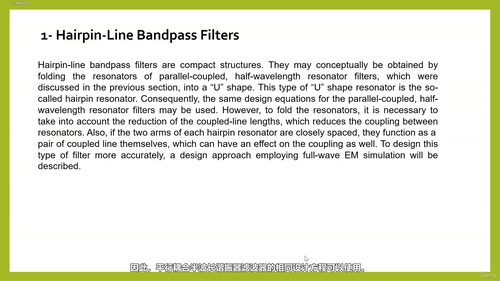

在低通滤波器的基础上，课程会逐步深入到各种带通滤波器的设计。先从边缘耦合半波长谐振器带通滤波器讲起，这是最经典的带通滤波器结构之一，耦合缝隙的宽度直接决定了耦合强度。然后是并行耦合半波长谐振器带通滤波器，两种结构虽然名字相近但实际特性和应用场景有区别，需要仔细区分。接着会介绍发夹式带通滤波器，这种结构把半波长谐振器弯折成U形，能够大幅缩小滤波器尺寸，在实际工程中应用很广。叉指式带通滤波器是另一种紧凑型结构，叉指之间的耦合形成谐振器，适合用在尺寸受限的场合。伪梳状线滤波器则是针对宽频带应用设计的结构。

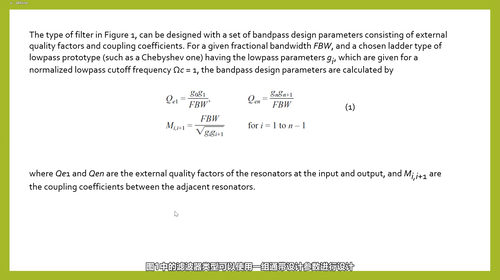

在讲完各种滤波器结构之后，课程会专门花篇幅讨论具有λg0/4短路枝节的滤波器和具有λg0/2开路枝节的滤波器。这两种结构利用四分之一波长和二分之一波长的传输线特性，能够在特定频率点产生传输零点，让滤波器的带外抑制性能大幅提升。课程会给出详细的设计方程和参数计算方法，包括短路枝节线的特性导纳和连接线的特性导纳如何确定。还会以具体数值为例演示整个设计流程，比如从n等于5的切比雪夫低通原型出发，设置好通带纹波指标，计算得到带通滤波器的各项参数。
最后是整个课程的核心实战环节——使用AWR软件设计8GHz带通滤波器。这一部分会从头演示一个完整的滤波器设计案例，从最初的指标确定，到低通原型参数计算，再到微带结构的选取和尺寸确定，最后在AWR软件中建模并仿真验证结果。课程会提供完整的设计文件供你参考对照。通过这个实战案例，你能够掌握使用AWR软件进行滤波器设计的基本操作流程，包括如何设置仿真参数、如何查看S参数曲线、如何调整滤波器尺寸以满足指标要求。
整个课程内容安排得很紧凑，一小时四十分钟的时间把滤波器设计从理论到实践串了一遍。如果你是刚接触微波滤波器设计的工程师或者学生，想系统学习一下滤波器的基本原理和设计方法，这门课可以作为入门教材。如果你已经在做射频相关工作，但平时主要靠套用现成模板、缺乏从指标出发独立设计的能力，这门课能帮你补上理论这块短板。课程里会讲到好几种不同的滤波器结构，各自有什么优缺点、适合什么应用场景，这些内容对于理解滤波器设计思路很有帮助。AWR软件是微波仿真领域常用的工具，学会用它来验证设计方案也是这门课的重要收获。
