岩体隧道支护设计的Q系统方法
一、岩体隧道为什么这么特殊
挖隧道这件事，看着好像就是把土和石头挖开，但做工程的人都知道，岩石隧道和土体隧道有着本质的区别。土是连续的，我们可以把它当成一个整体来处理。但岩石不一样，它是间断的、由一块一块的岩块组成的。
想象一下，如果你在家里玩过积木就知道，积木块本身可能很结实，但如果摆放不当或者缺少支撑，整面墙都可能塌下来。岩体中的节理、裂隙、断层这些不连续面，把原本完整的岩体切割成了大小不一、形状各异的块体。这些块体如何排列、相互之间怎么作用，才是决定隧道稳不稳的关键，而不是岩块本身有多硬。有时候岩体能自己撑住一段时间，这时候支护的任务就是把它加固，让它像个整体一样保持稳定。
二、Q系统是怎么回事

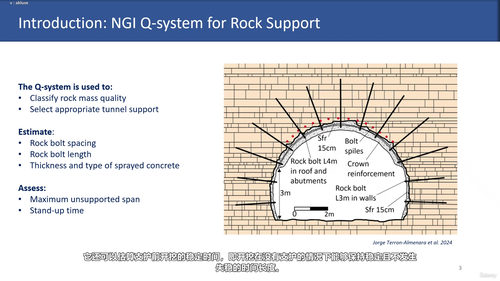

那Q系统到底是什么呢？简单说，它是专门用来判断岩体好不好、设计隧道支护的一套方法。1974年由挪威地质技术研究所的Barton等人开发出来的，听起来好像挺学术，但实际上这是个非常接地气的经验方法。它的核心里程碑就是计算出一个Q值，这个值越大，说明岩体质量越好、越稳定；值越小，说明问题越多、越需要加强支护。
三、Q值怎么算
Q值的计算涉及六个参数，每个参数都对应着岩体特性的某个方面。
第一个参数叫RQD，中文叫岩石质量指标。工程师在钻探的时候会取出岩芯，统计其中超过10厘米长的岩芯段占总长度的比例，这就是RQD。如果取出来的都是碎渣渣，那比例自然低，说明岩体破碎；如果岩芯整段整段的，那比例就高，说明岩体完整。
第二个参数是节理组数。岩体里有多少组主要的节理面，这些节理面怎么交叉排列，这直接影响岩块的大小和形状。根据不同的组合情况，查表得到对应的数值。
第三个参数是节理粗糙度系数。节理面摸上去是粗糙的还是光滑的，是平直的还是成波浪状的？粗糙的节理面摩擦力大，岩块之间咬合得更紧，更不容易滑动。光滑的节理面就没那么可靠了。
第四个参数是节理蚀变系数。这个参数看的是节理面有没有风化、有没有充填物。如果节理面新鲜干净，那当然好；如果已经被蚀变得软弱或者充填了黏土，那就差多了。
第五个参数是节理水折减系数。地下水是个麻烦事，水会降低岩块之间的摩擦力，还会产生水压，对隧道稳定性不利。

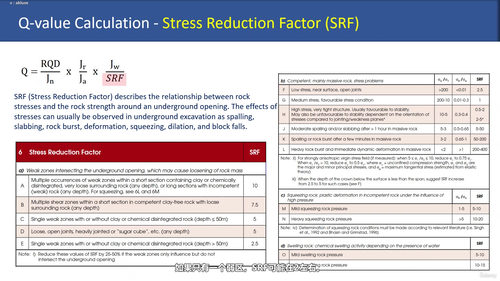

第六个参数是应力折减系数。隧道开挖后，周围的岩石应力会重新分布，有的区域应力集中，有的区域应力释放，这些都会影响岩体的表现。
把这六个参数代入一个公式，就能算出Q值。Q值越高，岩体质量越好；Q值越低，问题越严重。
四、光会算还不够，怎么用才是关键

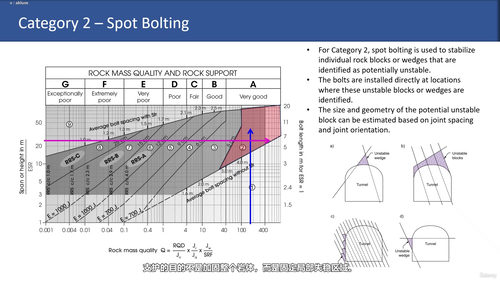

算出Q值之后，更重要的是知道该设计什么样的支护。这就要用到Q-支护图了。
这个图表把Q值和隧道的尺寸、用途结合起来，告诉你在不同的岩体质量条件下，应该采用什么样的支护方案。课程会手把手演示怎么用这张图：从判断是否需要喷混凝土开始，到锚杆的间距和长度怎么确定，再到要不要加钢筋网、要不要用钢拱架，一步一步来。
除了拱部，隧道边墙的支护设计也很重要。拱部稳住了，边墙如果出问题，整个隧道还是不安全。课程专门用一节来讲边墙支护的设计思路和计算方法。
五、支护类别怎么选
最后，课程还介绍了岩体的支护类别分类系统。不同质量等级的岩体，对应不同的支护类型组合。喷射混凝土用在什么地方，锚杆打在什么位置，钢拱架什么时候必须上，这些都是经验积累出来的规律。
六、课程怎么组织

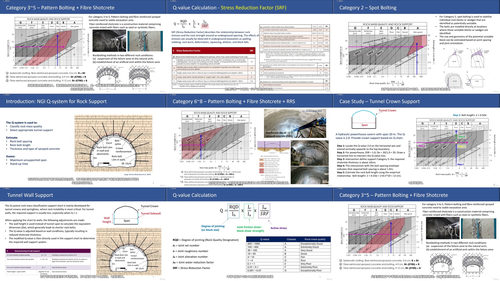

这门课一共六段视频，总共一个小时左右，内容安排得很有逻辑。
开头先讲清楚岩体隧道和土体隧道的本质区别，让你理解为什么需要专门的方法来处理岩石问题。然后重点讲解Q值的计算原理，把六个参数一个个拆开来分析。紧接着用一个完整的实际工程案例，演示这些参数在实际项目中是怎么选取的。
中间两段是Q-支护图的实操演示，包括隧道拱部和边墙的支护设计，有具体的数值和计算过程。最后一段把支护类别系统性地梳理一遍，帮助你建立完整的知识框架。
这门课特别适合土木工程专业的大学生、研究生，也适合已经在做隧道设计的工程师。Q系统是行业里公认的实用工具，学会它以后，看地质报告、做支护设计，心里会更有底。
