资源介绍
视频数量：24个
总时长：1小时51分
课程介绍：
AWR软件12GHz发夹滤波器设计实战
做射频前端开发的朋友都知道，滤波器是无线通信系统中不可或缺的核心器件。从手机里的射频前端模组到卫星通信的收发链路，滤波器决定了信号能否准确地在指定频段内高效传输。在众多滤波器类型中，发夹线滤波器因为结构紧凑、易于加工、成本可控，成为微波毫米波电路中应用最广泛的选择之一。而AWR软件作为射频微波工程师最常用的设计仿真工具之一，几乎是入行必学的软件。
这门课用不到两小时的时间，带你从滤波器基础理论出发，一路走到12GHz发夹滤波器的完整工程设计。课程内容分为三个层次展开。

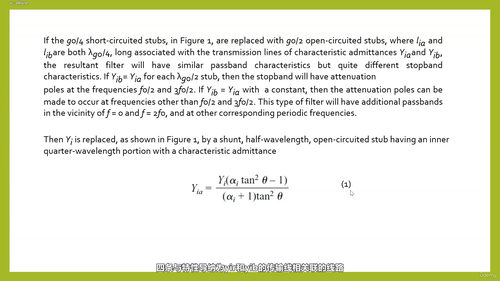

第一部分讲低通滤波器，这是理解所有滤波器设计的地基。课程会先解释微带低通滤波器设计为什么首先要选择合适的低通原型，选择依据是什么，通带波纹和电抗元件数量这些参数如何影响滤波器性能。低通原型滤波器的元件值通常被归一化处理，源阻抗归一化为1，截止频率归一化为1，然后再变换到实际的截止频率和50欧姆阻抗。这部分会详细介绍阶梯阻抗滤波器怎么用高低价线交替排列来替代集总电感，用容性跳变来替代集总电容。接着讲解L-C梯形型低通滤波器怎么用开路短截线实现，λg/4短路短截线滤波器的工作原理，以及λg/2开路短截线的设计方法。还有一种比较特殊的半集中参数滤波器，能够在有限频率处产生衰减极点，这种特性在抑制特定杂散信号时非常有用。
第二部分是带通滤波器设计，这是课程的重头戏。带通滤波器的结构类型很多，课程会逐一讲解端耦合半波长谐振器滤波器，这种结构简单直观，适合教学理解。平行耦合半波长谐振器滤波器通过调节耦合间隙的宽度来控制耦合强度，设计自由度更大。发夹线滤波器把半波长谐振器折叠成U形，大幅减小了占用面积，是工程上最实用的结构。交指滤波器利用相邻导体之间的电场耦合，尺寸可以做得更紧凑。伪梳状线滤波器则在某些特殊应用场景下有独特优势。课程会讲解每种结构的特点、适用频段、设计要点和主要优缺点，让你搞清楚什么时候该选哪种结构。

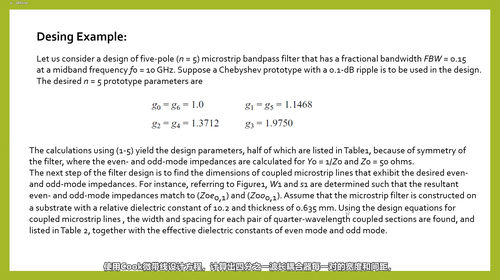

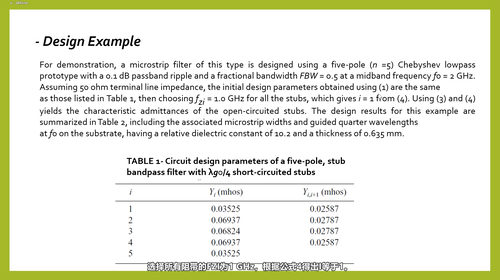

第三部分是AWR软件实战，这是课程最有价值的部分。前面学的那些理论，最终要落实到工程设计中去。课程以一个12GHz发夹滤波器设计为例，完整演示从指标分析开始，如何确定滤波器的阶数，计算耦合矩阵的具体参数。然后在AWR软件中搭建原理图电路，通过电路仿真初步验证设计思路。接下来把电路模型转换成电磁仿真格式，用AXIEM电磁仿真器进行更精确的全波分析，考察寄生效应和边缘耦合的影响。最后根据仿真结果进行版图优化，导出加工文件。整个过程穿插讲解微带线到集总元件的转换技巧、仿真精度与计算时间的权衡、滤波器常见问题的调试方法。
这门课特别适合正在做射频前端研发、想系统提升滤波器设计能力的工程师，也适合高校微波技术相关专业的学生作为课程补充。学完这门课，你能独立完成从指标分解到版图输出的一整套设计流程，对各种微带滤波器的适用场景有清晰判断，为日后从事射频前端研发打下扎实基础。
