资源介绍
视频数量：23个
总时长：1小时42分
课程介绍：
微波滤波器设计与CST仿真实战
做射频和微波硬件的朋友都知道，滤波器是通信系统中必不可少的关键器件。不管是你手机里的射频前端，还是基站里面的频分复用模块，滤波器都在其中扮演着筛选信号的核心角色。而平面滤波器因为体积小、重量轻、易于集成、成本低这些优点，在现代微波电路里用得越来越多。
但问题来了——滤波器设计涉及的电磁理论相当复杂，从低通原型到带通变换，从集总参数到分布参数，从理论计算到实际仿真，每一步都有不少门道。很多工程师想自己动手设计滤波器，却不知道从哪里入手，或者仿真结果和理论预期差得很远。
这门课就是来解决这个问题的。课程以CST微波工作室为主要工具，系统讲解平面滤波器的设计原理和实际操作技巧。整个课程分成两大部分，先打牢滤波器设计的基础，再深入到具体的带通滤波器设计实例。
第一部分从低通滤波器讲起。很多人可能觉得奇怪，为什么学带通滤波器设计要从低通滤波器开始？这其实是滤波器设计的一个基本思路——先设计一个低通原型，再通过频率变换得到其他类型的滤波器。课程会详细介绍低通原型的设计方法，包括如何选择合适的响应类型，如何确定滤波器的阶数，以及元件值的计算。

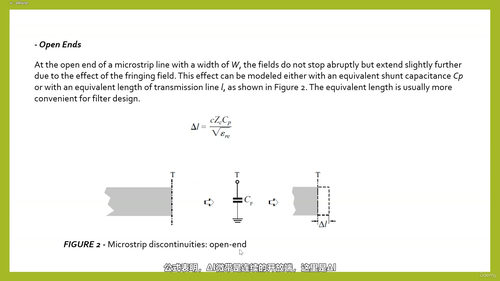

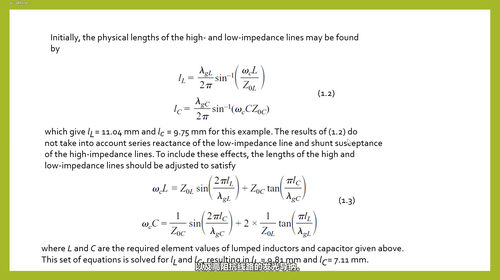

有了低通原型之后，接下来要解决的是怎么用微带线来实现这些集总元件。课程会讲到阶梯阻抗滤波器，这种方法用特性阻抗不同的传输线段来替代电感和电容，结构简单但很实用。还会讲到用开路短截线组成的L-C梯形网络，这种结构在微带滤波器里用得非常普遍。另外，如果你想在阻带某个特定频率点获得更大的衰减，还可以用半集总滤波器配合有限频率衰减极点来实现。
第二部分进入带通滤波器的核心内容。课程会逐一介绍几种经典的平面带通滤波器结构。第一种是边缘耦合滤波器，用两个相邻微带线之间的耦合来实现滤波功能，这种结构适合制作宽带滤波器。第二种是平行耦合滤波器，和边缘耦合类似但耦合方式不同，设计上稍有差异。第三种是发夹线滤波器，把半波长谐振器弯成U形能够大大缩小滤波器尺寸，这个在实际工程中非常实用。第四种是交指滤波器，谐振器排列成交错的形式，Q值高、选择性好的特点让它在窄带滤波场景里很受欢迎。还有伪梳状线滤波器，也是一种常见的平面滤波器结构。
除了这些常规结构，课程还专门讲解了λg/4短路短截线和λg/2开路短截线这两种特殊形式的滤波器。λg/4短路短截线滤波器利用四分之一波长短路线的谐振特性来实现滤波，λg/2开路短截线则用二分之一波长开路线。理解这两种结构对于深入掌握滤波器设计原理很有帮助。

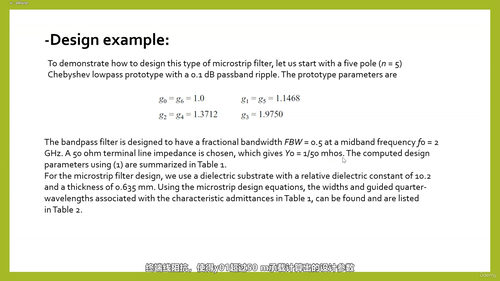

学完这些理论知识之后，课程的最后安排了一个完整的实战设计案例——用CST软件设计一个平面四分之一波长带通滤波器。这个实例会从指标确定开始，演示怎么根据需求选择滤波器类型、计算各部分参数、在CST里建模、设置仿真条件、分析结果，并根据仿真数据进行优化调整。跟着这个案例走一遍，你就能把前面学到的知识真正用起来。
整个课程内容紧凑，一百多分钟的时长把滤波器设计的要点都覆盖到了。课程提供的CST工程文件可以直接拿来参考或者修改，学习效率会高很多。
学完这门课之后，你不仅能理解各种平面滤波器的工作原理和设计方法，更重要的是能够独立使用CST软件完成滤波器的设计和仿真。对于从事射频电路设计、微波天线研发、电磁兼容分析的工程师来说，这些都是非常实用的技能。如果你是相关专业的学生或者研究人员，这门课也能帮你建立起系统的滤波器设计知识框架。
