课程介绍：
电气控制与保护系统（进阶篇）
变电站里，一声警报响起，控制室屏幕上显示某条输电线路发生短路故障。保护系统瞬间做出反应，断路器在毫秒级时间内跳闸，将故障区域隔离。整个过程中，电网其他部分继续稳定运行，仿佛什么都没发生过。这就是电气保护系统的威力——在电光火石之间，守护着整个电网的安全。而这门课程要教的，就是这些保护系统到底是怎么工作的。
这是Stephen Brooks老师的电气保护系列课程第二部分。如果说第一部分是打基础，那这一部分就是带你深入到保护系统的核心地带。整门课只有两个半小时，却把断路器保护、变压器保护和SCADA系统这三个最关键的部分讲得清清楚楚。课程设计得很巧妙，特别考虑到了非电气专业背景的学员，用最通俗的语言解释专业概念，但又不失深度。

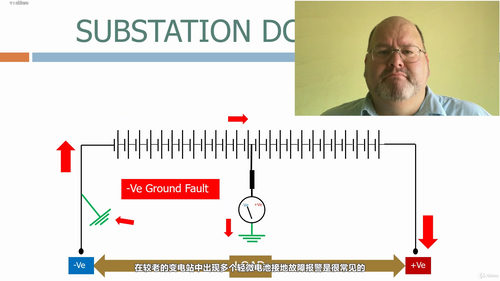

先说说直流系统。发电厂和变电站里有个很有意思的现象：虽然整个电站都在处理交流电，但控制室里大量的保护和控制系统用的却是直流电。为什么？因为交流电源可能发生故障，但保护系统必须时刻待命。课程第一课就带你认识变电站直流系统的架构，从蓄电池组到充电设备，从直流分配屏到各个回路，教你理解这套备用电源体系是怎么设计的，又如何计算电池容量来保证在交流电源失效时还能维持足够长的供电时间。
断路器保护是整个课程的重头戏。断路器是保护系统执行动作的核心部件，它能不能可靠跳闸直接关系到故障能不能被及时清除。课程详细讲解了断路器辅助开关的工作原理、跳闸电路的监控机制，让你搞清楚断路器内部那些复杂的控制回路是怎么连接的。更重要的是，课程还专门用一整节课来讲断路器失灵保护。实际运行中，偶尔会出现断路器跳闸失败的情况——可能是机械卡死，可能是跳闸线圈损坏，也可能是一次回路故障。这时候如果放任不管，故障就无法被隔离，整个电网都可能受到影响。课程会告诉你如何检测这种危急状态，失灵保护继电器怎么判定断路器失效，以及失效后如何启动后备措施去跳开相邻的断路器。
断路器自动重合闸是另一个很实用的内容。输电线路发生的故障有很多是暂时性的，比如树枝触碰、鸟类飞翔引起的闪络。这类故障在断路器跳闸后往往就消失了，但如果每次都派人去现场合闸，效率太低，成本也高。自动重合闸技术就是在这种情况下应运而生的——断路器跳闸后，按照设定的时间间隔自动重新合闸。如果故障已经消失，系统恢复正常运行；如果故障还存在，就再次跳开。课程会分析不同类型的重合闸方案，以及它们各自的适用场景。
同步这个环节听起来比较陌生，但在电力系统中非常重要。并网发电、设备切换这些操作都需要进行同步检查，确保两侧的电压相位、频率、角度都匹配才能合闸。如果同步条件不满足就强行合闸，会产生巨大的冲击电流，可能损坏设备甚至引发系统振荡。课程会讲解同步的原理、同步检查继电器的设置，以及实际工作中需要注意的事项。

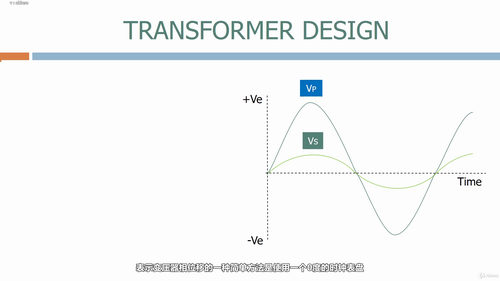

变压器保护占据了课程后半段的相当篇幅。变压器是变电站里最昂贵也最重要的设备，保护工作自然马虎不得。课程先从变压器的设计说起，让你理解变压器的基本结构和运行特性，然后介绍变压器的各种控制功能。这些内容看似跟保护没有直接关系，但恰恰是理解保护原理的前提。只有知道变压器正常工作时是什么状态，才能理解什么样的状态才算是故障。
变压器保护的核心是差动保护。课程用两节课的篇幅把差动保护讲透了。什么是差动保护？简单来说，就是比较变压器流入电流和流出电流的大小。如果变压器内部没有故障，这两个电流应该基本相等；如果出现了差值，就说明内部有问题，保护应该动作。但实际应用远比这个原理复杂。变压器有星形和三角形两种绕组接线方式，两侧的电流相位和大小关系都不一样，电流互感器的连接方式也要相应调整。课程会手把手教你如何处理这些绕组连接问题。
还有两个不得不提的技术难点：磁涌流和分接开关。变压器刚合闸时，励磁电流可能达到额定电流的五到十倍，波形严重失真，这种磁涌流很容易被差动保护误判为内部故障。课程会解释如何利用谐波检测来识别磁涌流、防止保护误动。分接开关则用于调节变压器输出电压，运行过程中变比会不断变化，这也会在差动回路中产生不平衡电流。课程会教你如何调整制动曲线来补偿这种变化。

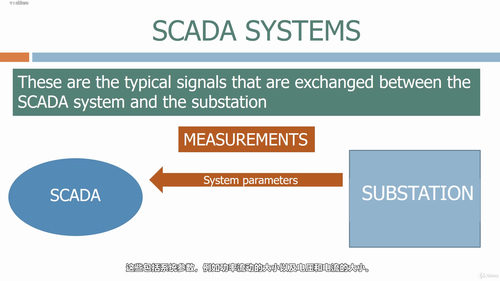

最后一节课讲SCADA系统。SCADA是电力系统的神经系统，通过它可以实现远程监控、数据采集、遥控操作等功能。课程介绍了SCADA的基本架构、通信方式，以及它在现代电力保护系统中扮演的角色。
学完这门课，你会对电力系统保护的核心技术建立起完整的知识框架。断路器怎么保护自己、变压器怎么保护、整个系统怎么协调工作，这些问题你都能找到答案。无论你是电力专业的学生、刚入行的电气工程师，还是其他行业想了解电力系统的人，这门课都能帮你把书本上的理论与实际应用对接起来。
