ADS微带滤波器设计从入门到实战
做射频和微波电路设计的工程师都知道，低通滤波器是最基础也最常用的无源器件之一。不管是接收机前端的镜像抑制，还是发射机通道的谐波滤除，几乎每个射频系统里都少不了它的身影。但很多人在实际工作中会遇到这样的困惑：看了一堆理论公式，拿到具体的微带滤波器设计任务时，还是不知道从哪儿下手；或者仿出来的性能总是和理论预期差一截，调来调去就是调不出来。
这门课就是来解决这些实际问题的。课程用ADS软件作为设计平台，从最基础的低通滤波器原理讲起，一直讲到几种常见带通滤波器的微带实现方法，手把手带你把书本上的理论知识变成实实在在可以用的电路。

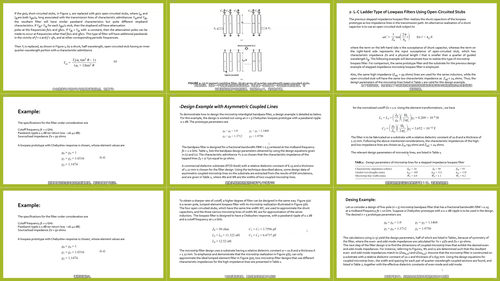

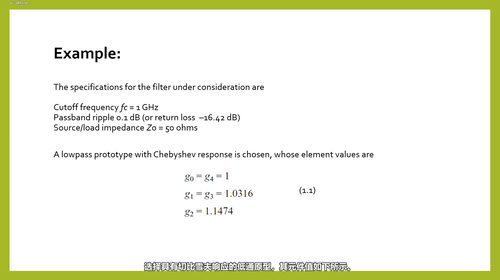

课程首先会介绍低通滤波器设计的基本框架。说白了，微带低通滤波器的设计就两个关键步骤：第一步是选一个合适的低通原型滤波器，确定好响应类型，比如切比雪夫还是巴特沃斯，通带纹波要多大；第二步是把集总参数的LC原型转成微带结构。这一步其实是很多教材讲得不够细的地方，课程会重点展开这部分内容，告诉你怎么从归一化阻抗为1、截止频率为1的原型出发，变换到50欧姆系统下实际可用的LC元件值，然后再找合适的微带实现方式去逼近这个集总参数设计。
接下来的内容会按照滤波器类型逐步深入。先讲阶梯阻抗滤波器和高低阻抗线滤波器，这种设计思路是用特性阻抗不同的传输线段来等效替代集总电感和电容，优点是结构紧凑、加工方便，在很多实际产品里都能看到。课程会详细推导这种设计方法的原理，让你明白高低阻抗线段的宽度和长度怎么确定。

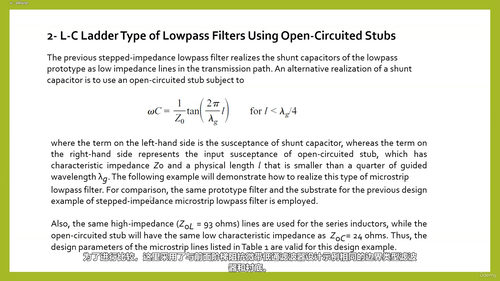

然后会讲到用开路枝节实现的LC梯形滤波器。开路枝节是一种很灵活的结构，通过调整枝节的长度和间距，可以实现对谐波的抑制和阻带衰减的提升。课程会演示怎么在ADS里搭建这种结构，仿真调试的时候要注意哪些指标，比如插入损耗、回波损耗、群时延这些。
如果对阻带衰减有更高要求，还可以考虑有限频率衰减极点。半集总滤波器就是一种很好的方案，它在某些频率点上可以产生无限大的衰减，这种特性对于抑制特定频段的干扰特别有用。课程会讲清楚怎么在ADS里添加这些衰减极点，让你的滤波器设计更加精准。
低通滤波器讲完之后，课程把重心转向带通滤波器。带通滤波器在射频系统里用量更大，因为大多数通信系统都需要工作在某个特定的频段。课程会依次介绍几种常见的带通滤波器微带结构。
端耦合半波长谐振器滤波器是一种经典的结构，谐振器之间通过缝隙耦合来实现滤波功能。这种结构的设计相对直观，但耦合系数的确定需要一定的经验。课程会给出具体的设计步骤和ADS仿真方法。
并联耦合半波长谐振器滤波器在耦合强度上比端耦合更强一些，通带带宽可以做得更宽。这种结构在宽带滤波器设计中经常用到。
发夹线滤波器是目前应用很广泛的一种结构，它把半波长谐振器弯折成发夹形状，大大减小了滤波器的面积，同时还能保持良好的滤波性能。课程会演示发夹线滤波器的设计流程，包括发夹的长度、弯折半径、耦合间距怎么确定。

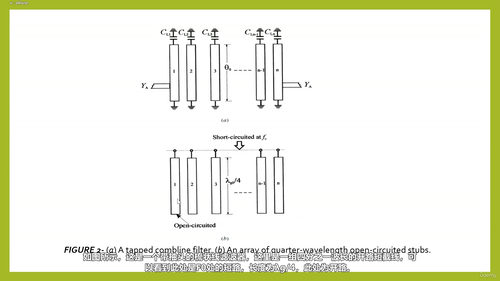

指叉滤波器是另一种紧凑型结构，它利用相邻谐振器之间的耦合形成梳状结构。这种滤波器在小型化要求高的场景下很有优势。
伪梳线滤波器则介于梳状滤波器和带通滤波器之间，兼顾了性能和尺寸。
最后还会讲到λg/4短路枝节滤波器，这种结构利用四分之一波长短路枝节的谐振特性来实现滤波，和前面的设计方法有很大不同。课程会通过一个具体的设计实例来演示，假设n等于5的切比雪夫低通原型，通带纹波0.1分贝，相对带宽0.5，中心频率2GHz，选择50欧姆传输线系统，完整展示从参数计算到微带实现的全部过程。
整个课程学下来，你对微带滤波器的设计会有一个系统的认识，不仅懂原理，更重要的是知道怎么用ADS把设计做出来、仿出来、调出来。不管是毕业设计、课题研究，还是产品开发中的实际电路调试，这些内容都能派上用场。
