资源介绍
视频数量：21个
总时长：1小时27分
课程介绍：
ADS软件耦合线滤波器设计实战
做射频微波设计的工程师都清楚，滤波器是通信系统里最核心的器件之一，而耦合线滤波器因为结构紧凑、易于加工实现，在实际工程中应用特别广泛。但很多人在学习滤波器设计时，往往被那些复杂的公式推导和理论概念绕晕了，看完书还是不知道该怎么用软件把设计实现出来。这门课就是来解决这个问题的——从理论到ADS仿真，再到实际工程设计，手把手带你把耦合线滤波器彻底搞明白。
课程先从低通滤波器设计的基础讲起。很多人可能不知道，滤波器设计其实有标准化的流程，第一步就是选择合适的低通原型。低通原型滤波器就像一个模板，它的元件值都是归一化过的，源阻抗是1欧姆，截止频率是1。在这个基础上，可以根据你需要的截止频率和50欧姆的系统阻抗来反推实际的电感电容值。课程会详细演示这个过程，让你搞清楚怎么从技术指标出发，选对原型、算出元件值。
阶梯阻抗LC梯形滤波器是微带低通滤波器里最常见的形式。它用高阻抗线和低阻抗线交替排列来等效电感和电容，实现滤波功能。这种结构的好处是全部用传输线来做，省去了焊接电感电容的麻烦，特别适合微波频段。课程会讲清楚这种滤波器的工作原理，什么时候用高阻抗、什么时候用低阻抗，线条的宽度和长度怎么确定，这些关键问题都会一一解答。
低通滤波器的设计还不止这些。半集总滤波器引入了有限频率衰减极点的概念，这是提升滤波器阻带性能的关键技术。普通滤波器的阻带衰减是渐进的，但通过在特定频率上引入衰减极点，可以让阻带在某些频率点突然变得很深，这对于抑制杂散信号特别有用。课程会讲解怎么在低通滤波器里实现这些效果，以及这些设计思路怎么迁移到带通滤波器的设计中。

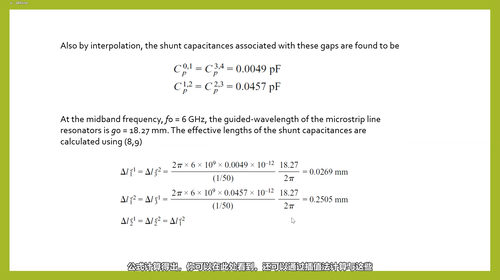

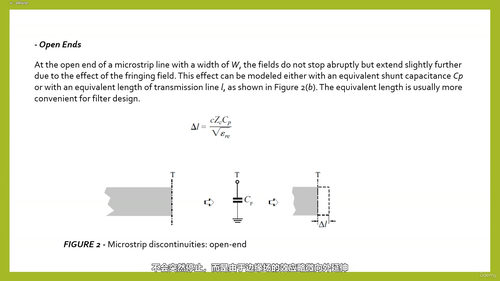

从第五部分开始，课程进入了带通滤波器的核心内容。带通滤波器的作用是从一堆信号里筛选出我们想要的那个频段。端耦合半波长谐振器滤波器是最基础的结构，它用半波长传输线作为谐振器，谐振器之间通过耦合缝隙实现能量传递。设计的时候，相邻谐振器的长度要精确控制在四分之一波长左右，耦合缝隙的大小则决定了耦合强度。课程会通过ADS软件演示怎么设置谐振器的物理尺寸，怎么调节缝隙来达到目标带宽和带内纹波。
半波长谐振器滤波器虽然简单，但尺寸偏长。发夹线滤波器就是来解决这个问题的，它把半波长线弯成U形，电路面积一下子就能缩小一半。交叉指形滤波器更进一步，把谐振器排成梳齿状的结构，耦合更强，尺寸更紧凑。伪梳状线滤波器则是在梳状线基础上做了改进，在某些特定应用场景下有独特优势。课程会分别讲解这几种滤波器的结构特点、设计步骤和在ADS里的仿真方法，让你能够根据实际需求灵活选择合适的结构。

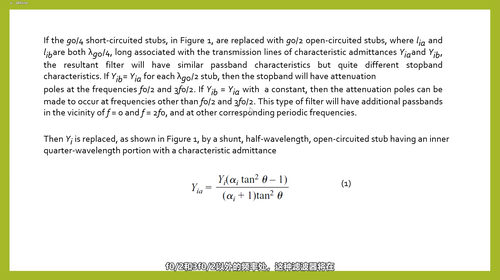

带通滤波器的设计里还有两个特别重要的知识点——λg/4短路短截线和λg/2开路短截线。这两种结构可以实现很有趣的特性：短路短截线在四分之一波长处等效为接地，可以用来设计窄带滤波器；开路短截线在半波长处谐振，配合四分之一波长变换段可以实现宽阻带的带阻特性。课程会从传输线理论出发，推导出这些结构的特性导纳计算公式，然后演示怎么在ADS里把这些理论公式转化成实际的微带线尺寸。
所有这些设计，最终都要落实到ADS软件的仿真验证上。ADS是射频微波行业最主流的设计仿真软件，课程的第11部分专门安排了一个完整的耦合线滤波器设计实例，从指标确定、原型选择、参数计算，到微带线实现、电磁仿真，再到优化调谐，把整个流程走一遍。这个实例配套了ADS的工程文件，你可以直接打开学习参数设置的方法、仿真的步骤、结果的分析技巧。课程里的微带线优化部分尤其值得仔细看，实际加工出来的滤波器性能往往跟仿真有出入，怎么通过优化来弥补这些差异，这里有很实用的经验。
学完这门课，你不仅能掌握低通滤波器、高通滤波器、带通滤波器等多种滤波器类型的设计方法，更重要的是学会了从理论推导到ADS仿真、再到实际工程实现这个完整的设计闭环。以后遇到滤波器的设计任务，你就能独立完成从指标分析、方案选择、参数计算、仿真验证到优化调试的全过程，而不只是会套用别人的参数。
