资源介绍
视频数量：49个
总时长：1小时40分
课程介绍：
CST微波工作室仿真设计：偶极子天线阵列完全实战指南
天线设计的世界里，单个天线往往难以满足现代通信系统对增益、方向性和扫描能力的苛刻要求。当你在项目中遇到需要将信号精准投射到特定方向、或者让波束在空间中灵活扫描的难题时，天线阵列就成了必然的选择。而偶极子天线作为最经典、最基础的天线形式，用它来构建阵列既能帮助你深刻理解阵列理论的本质，又能掌握最实用的工程技能。这门课程正是为这个目标而来。
课程从天线阵列的基本概念讲起。什么是天线阵列？为什么需要用多个天线单元组合在一起工作？阵列是如何实现波束形成和方向性控制的？这些看似基础的问题，实际上是理解所有阵列技术的起点。课程会告诉你，阵列的核心在于通过对多个天线单元进行合理的几何排列和相位控制，将各单元辐射的电磁波叠加起来，从而在期望的方向上增强信号，在不需要的方向上抑制干扰。一旦理解了这一点，你就能明白为什么现代雷达、通信系统几乎都离不开阵列天线。

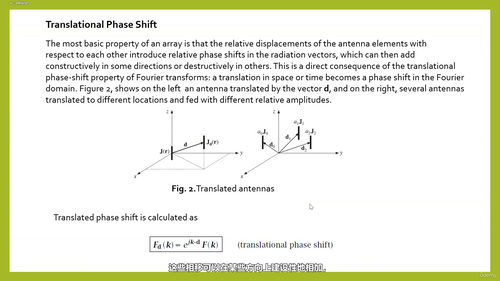

理解阵列理论需要一些关键的数学和物理基础。课程会详细讲解平移相位偏移，这是理解阵列如何控制波束方向的关键概念。当相邻天线单元之间存在固定的相位差时，整个阵列的辐射方向图会发生什么变化？课程用清晰的方式解释这个问题。接着引入阵列方向图乘法原理，这个强大的工具能让你把单个天线单元的方向图和阵列因子的效果分开考虑，再组合起来得到最终的方向图。这就像了解析复杂问题的分而治之策略。
一维线性阵列是最常见的阵列形式，课程会系统讲解它的设计和分析方法。你会学到什么是可视区域，这是理解阵列方向图时非常重要的概念，因为只有落在可视区域内的辐射方向才能被阵列有效地形成主瓣。课程还专门讨论栅瓣问题，当阵列单元间距过大时，会出现不需要的栅瓣，这会严重影响系统性能。学习这部分内容后，你就能清楚地知道如何避免这个问题。
均匀阵列是最基础也是工程中最常用的阵列形式。课程会讲解均匀直线阵的方向图特性，以及如何计算阵列的指向性。在很多实际应用中，需要让阵列的主瓣能够转动或扫描，这就是阵列扫描技术。课程会详细演示如何通过改变阵列单元之间的相位差来实现波束扫描，这个技术在相控阵雷达中应用广泛。
课程用一个完整的章节来讲解阵列波束宽度。你会学到波束宽度与哪些因素有关，如何根据系统需求设计合适的波束宽度。对于需要使用窗函数来降低旁瓣的读者，课程也介绍了展宽因子的概念，帮助你在波束宽度和旁瓣水平之间做出合理的权衡。

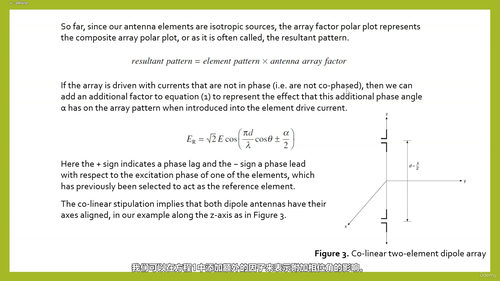

辐射方向图的分析是理解阵列行为的重要手段。课程专门用章节演示两个天线单元组成的阵列如何产生干涉效应，以及由此形成的辐射方向图。通过这种从简单到复杂的递进方式，你能更直观地理解阵列合成的物理本质。
一维线性阵列和远场变换是进阶内容。课程会讲解如何在远场条件下计算和分析阵列的辐射特性，这对实际的天线测量和系统设计都非常重要。
天线阵列有多种不同的类型，每种都有其特定的应用场景。课程逐一介绍共线阵列，这种阵列的单元沿同一个轴线排列；宽边辐射阵列，天线单元平行排列，主瓣垂直于阵列平面；端射阵列，主瓣沿着阵列轴线方向辐射；相控阵，这是现代雷达系统的核心技术，能够快速电子扫描；以及二维堆叠阵列，可以形成更复杂的辐射方向图。掌握这些不同类型阵列的设计思路，你就能根据具体需求选择最合适的方案。

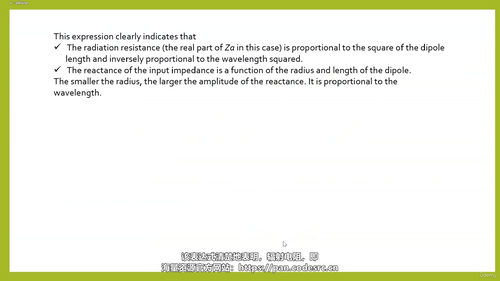

偶极子天线是整个课程的核心元件。课程详细讲解偶极子天线的工作原理，包括天线上的电流分布规律、产生的辐射方向图、指向性计算方法。天线的辐射阻抗和输入阻抗是实际设计中必须考虑的关键参数，课程用专门的章节讲解这些概念。你会明白为什么半波长偶极子是最常用的天线形式，这并不是偶然的，而是由电磁理论决定的。
最后的重头戏是两个完整的CST软件设计实例。第一个实例演示如何设计一个偶极子组合天线阵列，课程会逐步展示从模型建立、参数设置到仿真分析的完整流程。第二个实例进一步演示如何设计一个完整的偶极子天线阵列，包括阵列的几何布局、馈电网络设置、远场方向图分析等。跟着这两个实例操作，你不仅能学会CST软件的基本操作流程，更能理解如何将理论设计转化为实际的仿真模型。
这门课程特别适合电子信息工程、电磁场与微波技术相关专业的学生，作为天线原理课程的补充和拓展。正在从事天线设计、射频工程的工程师也能从中获得系统的阵列设计知识。对于想学习CST微波工作室软件实战的读者，课程提供的两个完整设计案例是不可多得的参考。学过微波技术、天线原理基础课程的同学尤其适合，因为课程会用具体的偶极子天线来讲解那些抽象的阵列理论，让理论与实践紧密结合。
