资源介绍
视频数量：23个
总时长：1小时39分
课程介绍：
Ku波段边缘耦合微带滤波器设计实战
你有没有遇到过这样的情况：设计好的滤波器仿真结果很漂亮，但一到实际加工测试，性能就变差了？或者是拿到了一个滤波器指标要求，不知道从哪儿下手？做微波工程的朋友都知道，微带滤波器设计是微波技术里既基础又核心的内容，也是让很多工程师头疼的地方。今天要介绍的这门课程，就是专门解决这些实际问题的。
这门课总共有二十三个视频，时长一个半小时左右，内容从低通滤波器的基础理论讲起，一直延伸到Ku波段边缘耦合微带滤波器的完整设计流程，在AWR软件环境下手把手带着你把整个设计过程走一遍。

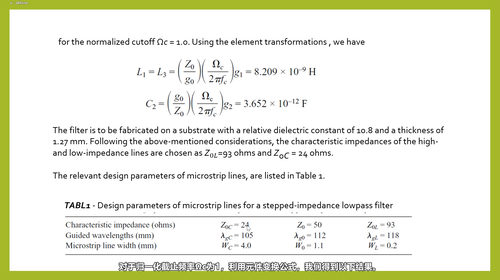

先说低通滤波器这部分。课程从最基础的滤波器概念入手，解释了低通原型滤波器的设计思路。低通原型滤波器是什么？简单说就是一个标准化的、集总元件的滤波器模型，它的元件值已经归一化到源阻抗为1欧姆、截止频率为1的情况。在实际设计时，需要把这个归一化的模型转换成你需要的50欧姆系统和具体截止频率。这部分内容会让你搞清楚为什么要用低通原型、怎么去选型、选型的依据是什么。

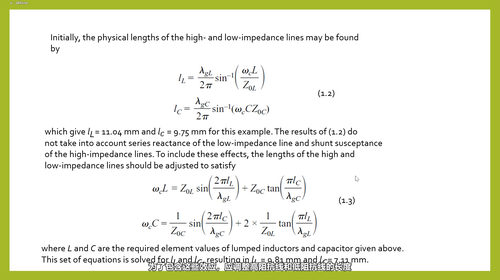

接下来的内容就越来越实用了。阶梯阻抗L-C梯形低通滤波器，这是一种用高阻抗和低阻抗传输线交替排列来模拟电感和电容的微带实现方式，结构简单、加工方便，是工程中经常用到的方案。然后是用开路枝节实现的L-C梯形低通滤波器，这种方案用开路枝节来代替电感或电容，灵活度更高。课程还专门讲了半集总低通滤波器，这种滤波器能够在有限的空间内实现较好的截止特性，特别是在尺寸受限的场合特别有用。
进入带通滤波器的部分，内容更加丰富。先是边缘耦合半波长谐振器带通滤波器，这是课程的核心主题之一。半波长谐振器首尾相连，相邻谐振器之间通过边缘耦合实现信号传递，这种结构的滤波器通带特性好、选择性好，是微波工程中的经典结构。课程详细讲解了边缘耦合滤波器的设计原理、耦合系数的计算方法，以及如何确定每个谐振器的物理尺寸。
除了边缘耦合滤波器，课程还介绍了其他几种常见的带通滤波器结构。并行耦合滤波器跟边缘耦合类似，但布局方式稍有不同，各有适用的场景。发卡线滤波器把半波长谐振器弯折成发卡形状，大大减小了滤波器占用的面积，在实际产品中应用很广。交指滤波器是一种结构紧凑、性能优良的带通滤波器，它的谐振器像手指一样交叉排列，耦合机理比较特殊。伪梳状线滤波器则是一种宽stopband的设计方案，适合对阻带抑制有较高要求的应用。
波长四分之一短路枝节和二分之一开路枝节这两部分内容，讲的是带阻滤波器的设计方法。短路枝节和开路枝节是构成带阻滤波器的基本单元，通过合理的设计可以让滤波器在不需要的频段产生深度抑制。课程给出了详细的参数计算公式和设计步骤。

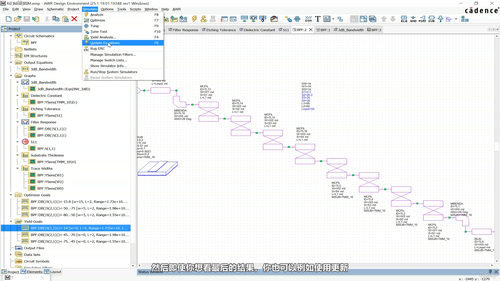

最后压轴的内容是整个课程的重头戏：Ku波段边缘耦合微带滤波器的完整设计实例。前面铺垫了那么多理论和各种滤波器结构，最终都要落实到这一个具体案例上。课程使用AWR软件进行仿真设计，从指标分解开始，确定需要几阶滤波器、选用什么样的拓扑结构，然后逐步计算每个耦合器的尺寸参数，在软件里建模、仿真、优化，最后得到符合要求的滤波器性能。整个过程完整呈现了一个工程设计的思路，值得反复揣摩。课程还提供了设计实例文件，可以直接导入AWR软件查看和修改。
学完这门课你能得到什么？你会对微带滤波器的基本理论有系统性的理解，不再停留在看公式看不懂、不知道什么场合用什么结构的阶段。你会掌握好几种常用微带滤波器的设计方法，知道什么时候该用阶梯阻抗、什么时候该用发卡线、什么时候该用交指结构。你还能跟着课程完整地走一遍Ku波段滤波器的设计流程，掌握使用AWR软件进行微带滤波器仿真设计的实战技能。
这门课适合已经具备微波技术基础、正在做或者打算做微波滤波器相关工作的工程师，也适合相关专业的研究生用来补充滤波器设计的知识。如果你是做射频电路、微波通信、卫星通信这些方向的，这门课会特别有用，它直接针对Ku波段这个在卫星通信和雷达系统中应用非常广泛的频段。
