课程介绍：

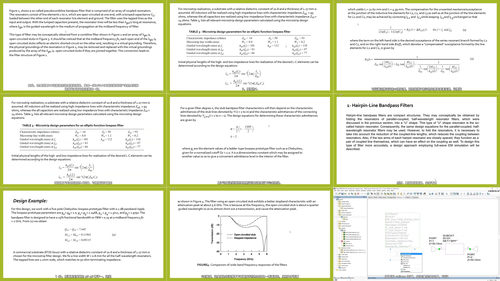

微带滤波器设计与AWR软件实战
做微波电路设计的工程师都知道，滤波器是射频系统里最核心的器件之一。设计一款性能优良的滤波器，往往需要深厚的理论基础和丰富的工程经验。很多新手在拿到设计指标后，不知道从何下手，翻遍了教材却还是摸不着头脑。这门课程就是来解决这个问题的——从低通滤波器的基本原理讲起，一路讲到带通滤波器的各种结构形式，最后落脚到AWR软件里的实际设计操作，把理论学习和软件仿真结合起来。
课程首先从低通滤波器的基础知识入手。这里会讲到微带低通滤波器设计的两个核心环节：一个是选择合适的低通原型滤波器，确定通带纹波和电抗元件数量；另一个是把原型滤波器的集总参数转化为实际的微带实现方式。课程会详细介绍归一化处理的方法，比如把源阻抗归一化到50欧姆，把截止频率归一化到1，这样就能得到标准化的LC元件值，再根据实际需求进行频率和阻抗变换。

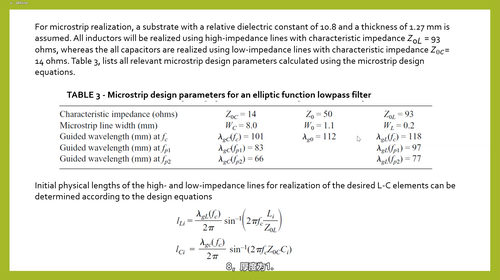

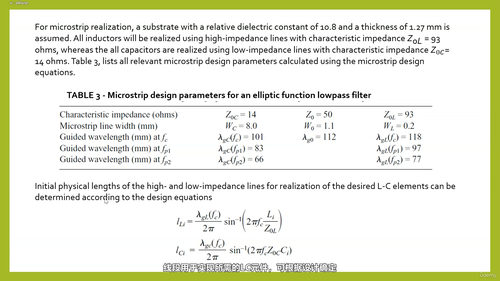

阶梯阻抗滤波器是第一种要学习的微带实现方式。这种结构用高阻抗线和低阻抗线交替排列来替代传统的集总电感和电容，结构简单、加工方便，是工程中常用的方案。课程会详细讲解L-C梯形网络如何对应到实际的微带线条，以及如何计算各段线的特性阻抗和电长度。对于更高性能的需求，还会介绍使用开路枝节的梯形结构，这种方式能更好地控制滤波器的频率响应。

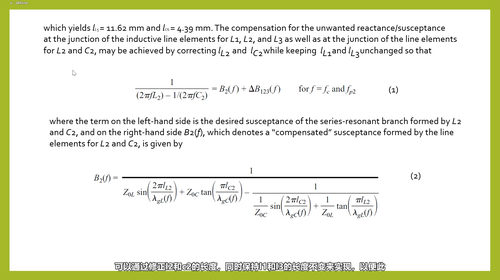

半集总滤波器是另一个重要的话题。在某些频段，纯微带结构的尺寸可能太大，这时候就需要把部分电感、电容用集总元件来实现，形成半集总的结构。课程会讲解如何在微带线中引入有限频率衰减极点，让阻带衰减更快、过渡带更陡峭。这种技术在实际工程中很有价值，特别是对尺寸和性能都有要求的场景。
从第五部分开始，课程进入带通滤波器的学习。边缘耦合半波长谐振器滤波器是最经典的带通滤波器结构之一，由多条平行耦合微带线组成，每条线的长度约为半个导波波长。这种滤波器设计方法成熟、性能稳定，是微波工程教科书里的标准内容。课程会详细推导耦合系数的计算方法，以及如何根据技术指标确定耦合线的长度和宽度。并行耦合结构与边缘耦合类似，但耦合方式不同，课程会对比讲解两者的特点和适用场景。
发夹线滤波器是一种改进型的半波长谐振器滤波器，把半波长的直线折叠成发夹形状，大大缩小了滤波器的面积。这种结构在小型化要求高的场合非常有用，比如移动通信基站里的滤波器。课程会演示发夹线的等效电路模型，以及如何调整发夹的弯曲半径和耦合间距来优化滤波器性能。
交指滤波器是另一种重要的带通滤波器结构，由一组平行的耦合微带线组成，相邻线之间通过电磁耦合传递信号。课程会介绍交指滤波器的设计原理，包括如何确定线宽、线间距和线长。伪梳状线滤波器与交指滤波器有些相似，但结构上有所区别，课程会讲解两者的差异和各自的优缺点。
λ/4短路枝节滤波器是带阻滤波器的一种实现方式。课程会详细讲解四分之一波长短路枝节的设计原理，包括如何根据低通原型滤波器的元件值计算各枝节的特性导纳。这类滤波器在抑制特定频率方面很有效，比如用来滤除镜像频率干扰。λ/2开路枝节滤波器的工作原理类似，但使用开路枝节，课程会对比两者的区别。
课程的核心部分放在最后：演示如何在AWR软件中设计45度旋转的边缘耦合滤波器。这个内容综合性很强，涉及前面所有章节的知识。45度旋转是一种特殊的版图布局方式，在某些应用场景下能更好地利用电路板空间。课程会从滤波器指标确定开始，逐步完成电路原理图设计、电磁仿真、优化调整，直到得到最终的设计结果。AWR是微波工程领域广泛使用的仿真软件，熟练掌握这个工具对滤波器设计工程师来说是必备技能。
这门课程特别适合正在从事或打算从事射频微波相关工作的工程师。如果你是电子信息工程、电磁场与微波技术专业的在校学生，学完这门课会对滤波器设计有系统性的认识。课程不要求你有很深的数学功底，但最好对传输线理论、射频基础有些了解，这样学起来会顺畅一些。跟着课程边学边练，动手把每个例子在软件里仿真一遍，收获会比只看不动手大得多。
