资源介绍
视频数量：23个
总时长：1小时36分
课程介绍：
ADS软件微带滤波器设计实战
做滤波器设计的人都知道，微带滤波器是射频微波领域的基础器件，但真正动手设计的时候，很多人会在理论和软件操作之间卡住。市面上讲理论的书籍太多，讲软件操作的文章又太散，真正能把滤波器设计的原理和ADS仿真结合起来的课程不多。今天要介绍的这门课，刚好填补了这个空白。
这门课的总时长不到两小时，但内容安排得很紧凑，从滤波器的基础理论讲起，一直讲到ADS软件里的发夹滤波器完整设计流程。
课程开头会带着你梳理低通滤波器的基本概念。为什么从这里开始？因为微带滤波器的设计本质上就是两步走：先选一个合适的低通原型，再把这个原型用微带线实现出来。第一步涉及响应类型的选择、通带纹波的要求、电抗元件数量的确定，这些都跟低通原型滤波器的元件值直接相关。课程会讲清楚归一化阻抗和归一化频率的处理方法，让你理解怎么把1欧姆源阻抗、截止频率为1的归一化原型，转换成50欧姆系统下的实际LC元件值。
接下来的内容分为两条主线。一条是低通滤波器的微带实现方式，包括阶梯阻抗滤波器、开路短截线构成的L-C梯形结构、具有有限频率衰减极点的半集中参数滤波器。另一条是带通滤波器的设计，包括边缘耦合半波长谐振器结构、平行耦合结构、发夹线结构、交叉指状结构、伪梳状线结构，以及四分之一波长短路短截线和二分之一波长开路短截线这两种特殊形式。

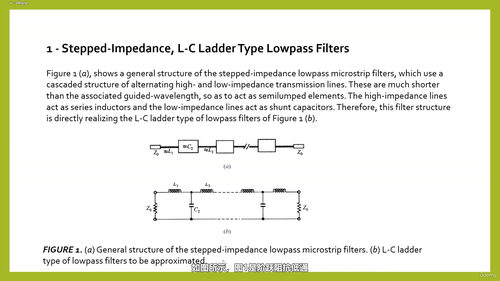

在低通滤波器这条线上，你会学到阶梯阻抗滤波器的设计思路——用电特性阻抗的高低线段交替排列来代替集总电感，这种结构加工方便，适合毫米波频段的应用。开路短截线滤波器则利用传输线的开路分支来等效电容，与串联电感组合形成梯形网络。半集中参数滤波器引入有限频率处的衰减极点，让阻带衰减更加陡峭，设计时需要在电路尺寸和性能之间做权衡。
带通滤波器的部分内容更丰富。边缘耦合结构利用相邻微带线之间的边缘场耦合来实现能量传递，半波长谐振器的耦合设计需要精确计算耦合间距。发夹线滤波器把半波长谐振器弯折成U形，大幅缩小了电路面积，是实际工程中应用最广的结构之一。交叉指状滤波器和伪梳状线滤波器各有特点，前者Q值高但体积大，后者结构紧凑但设计自由度受限。

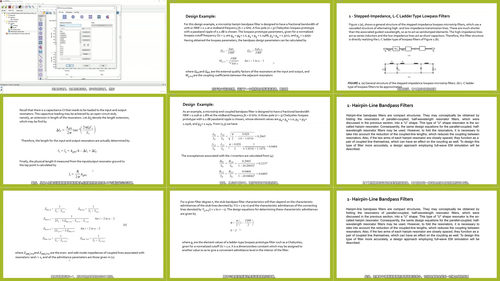

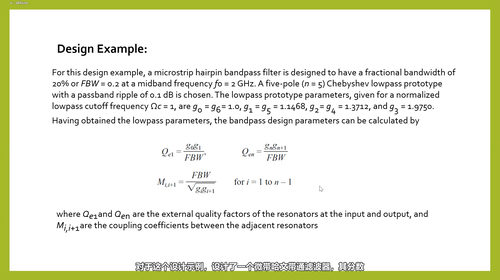

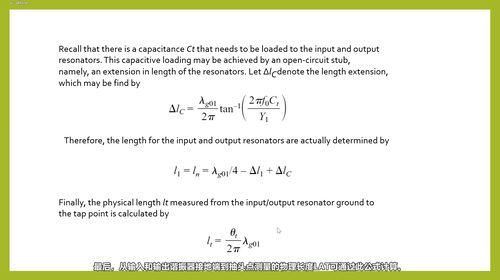

课程的压轴内容是在ADS软件里完整设计一个发夹滤波器。这一节不是简单演示几个菜单操作，而是带你走完整个设计流程：先根据指标计算谐振器长度和耦合间距，在原理图里搭建电路进行初步仿真，再把原理图转换为版图，用Momentum电磁仿真器进行全场分析，检查耦合效应带来的偏差，最后根据仿真结果调整尺寸直到满足指标。课程提供了完整的ADS工程文件，你可以跟着一步一步操作，遇到问题也能对比文件找出哪里出了偏差。
学完这门课，你能掌握常见微带滤波器的基本原理，理解每种结构的优缺点和适用场景，更重要的是具备了用ADS独立完成滤波器设计的能力。不管你是研究生在做课题，还是工程师在赶项目，这门课都能帮你省下不少自己摸索的时间。
适合人群方面，射频微波方向的本科生和研究生可以把这门课当作实验课的补充，公司里刚接触微波滤波器设计的工程师也能用来快速建立知识框架。已经有一定基础的从业者，可以重点看发夹滤波器设计那一节，ADS的操作技巧和调试思路值得参考。零基础的话建议先熟悉一下传输线理论再看，会更顺畅。
