资源介绍
视频数量：13个
总时长：2小时36分
课程介绍：
SCADA系统架构设计与实践
一座炼油厂的中央控制室里，操作员盯着大屏幕监控着分布在方圆数十公里的管道、储罐和泵站。突然，某个罐区的液位数据出现异常波动，他迅速调出趋势图，发出指令调整进料阀门，系统在几秒内做出响应恢复正常。这不是电影场景，而是SCADA系统每天都在运行的日常工作。
如果你在石油天然气、水务环保、市政管网或者任何涉及地理分散资产的行业工作，SCADA是你必须掌握的核心技术。它不是取代PLC的实时控制系统，而是一种专门为广域分布资产设计的监控架构，操作员在这里做决策，本地设备执行控制，SCADA把这两者完美地连接在一起。
这门课程从最基础的概念讲起。什么是SCADA，它和DCS分布式控制系统的本质区别在哪里，为什么说延迟容忍性是SCADA架构的基因特征。课程会介绍当前市场上的主流供应商和产品定位，让你对这个行业有个全景式的认知。架构图上看似简单的几个方块，背后是几十年工业实践沉淀下来的最佳工程实践。
硬件层面，远程终端单元RTU是SCADA系统的神经末梢。课程会讲透RTU的硬件结构、输入输出模块的配置方式，以及它们如何通过各种通信接口与现场仪表连接。你会学到为什么工业现场偏爱模拟量4到20毫安电流信号，数字量输入输出又是怎么处理开关状态的。RTU的通信接口不局限于串口RS-485，现代RTU普遍支持以太网，这对系统架构的影响是革命性的。

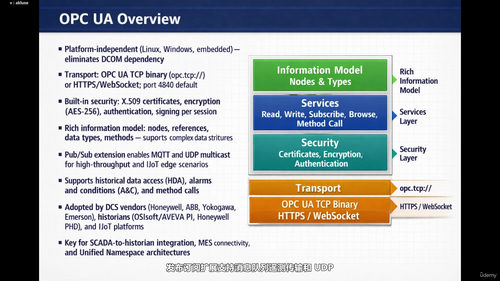

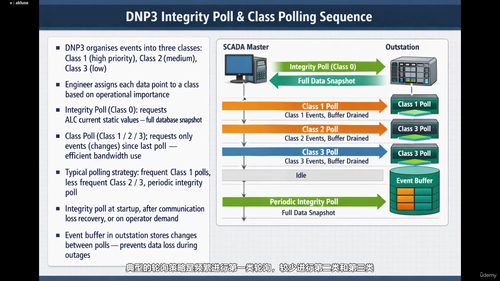

协议是SCADA系统的血液。课程用了相当大的篇幅讲解工业通信协议，这不是在背标准条款，而是让你理解每种协议设计的初衷和适用场景。DNP3协议在北美市场占据主导地位，它的变与事件机制、三级确认流程是怎么工作的，什么时候该用静态请求什么时候该用变化轮询，这些实用经验在课程里都会讲。IEC 60870-5系列包括101和104两个版本，分别对应串行通信和TCPIP网络，课程会对比它们的应用差异。Modbus作为最古老的工业协议之一，RTU和TCP两种模式都要掌握。OPC UA则是面向未来的标准，它的地址空间模型和信息服务是现代SCADA集成的关键技术。
广域网通信是SCADA的特色所在。光纤、无线、卫星甚至4G5G移动网络，不同的通信介质有不同的可靠性等级和成本结构，课程会分析它们的优劣。冗余通信路径怎么设计，通信中断时RTU的本地故障安全逻辑如何工作，这些都是工程实践中必须考虑的问题。
主终端单元MTU是SCADA的大脑。课程会讲服务器的热备用配置， historian历史数据库怎么存储海量时序数据又支持高效查询。数据库设计是很多SCADA项目的痛点，标签怎么命名才能既规范又易读，报警限值怎么设置才能既灵敏又不产生告警疲劳，这些都有具体的工程原则可以遵循。
人机界面HMI的设计直接影响操作员的工作效率和安全。课程引入ISA-101标准，不是为了讲标准而讲标准，而是告诉你操作界面的布局原则、颜色编码规范、报警显示方式这些实打实的设计准则。一个设计糟糕的HMI会让操作员在紧急情况下找不到关键信息，这在工业安全领域是不可接受的。
课程后半部分进入了精彩的行业应用环节。管道SCADA课程用详细案例展示了长输管道的站场分布、批次跟踪、调压控制，泵站的启停逻辑和压力调节是怎么和SCADA协调工作的。油气码头和罐区SCADA则涉及交接计量这种对财务数据精确度要求极高的场景，储罐计量仪表的选择标准、热备用服务器对连续运行的重要性、危险区域的电缆布线原则，这些都是储运设施SCADA的独特挑战。水务和公用事业SCADA是应用最广泛的领域，原水取水、净水处理、配水调度各个阶段有不同的控制逻辑，课程会展示一个典型的水处理SCADA架构，从取水口的流量监测到滤池的反冲洗控制，从消毒的加药闭环到配水分区的压力调节。分布式网络协议在水行业应用最广，课程会对比DNP3和IEC 60870-5系列在这个领域的实际使用情况。
网络安全在现代SCADA系统中越来越重要。IEC 62443标准和NERC CIP规范是工业网络安全的两个核心框架，课程会解释它们各自的适用场景和核心要求。工业控制系统和IT网络有不同的安全理念，深度防御策略怎么实施，纵深隔离怎么实现，这些都有具体的实施建议。
最后的项目交付和考试准备章节会带你梳理整个知识体系。SCADA项目的典型实施流程是什么，各个阶段的关键交付物是什么，系统的验收测试怎么做，这些实操经验对于准备相关认证考试也很有帮助。
这门课程特别适合控制和仪表工程师、自动化系统集成商、工艺工程师以及需要在分散设施环境中工作的运维人员。如果你是新人，会建立起完整的SCADA知识框架；如果你是老兵，可以从行业应用案例中发现自己实践中的改进空间。两半小时的课程容量不算大，但覆盖了从底层硬件到顶层架构的完整链路，学完之后你再看任何一个SCADA系统，都能说出它的架构逻辑和设计意图。
