资源介绍
视频数量：40个
总时长：2小时28分
课程介绍：
基于AWR软件的功率放大器参数仿真
射频和微波系统的性能，往往取决于一个看似不起眼却至关重要的组件——功率放大器。无论是5G基站里处理高速数据的模块，还是卫星通信中放大微弱信号的链路，功率放大器都扮演着信号处理最后一棒的关键角色。而评价一个功率放大器的好坏，不能靠感觉，得靠数据说话。这门课程要教你的，正是如何用AWR这款专业仿真软件，把功率放大器的各项关键参数一一测试清楚。
课程首先从功率放大器的基础知识讲起。很多人以为功率放大器就是简单地把信号放大，其实远没那么简单。从卫星上的行波管放大器，到手机里的固态功率放大器，再到医疗设备中用于加热的功率器件，它们虽然都叫功率放大器，但工作原理、设计考量和技术要求可能天差地别。课程会帮你建立对功率放大器的基本认知，了解输出功率、输入功率、功率增益这些基本概念的定义方式，特别是为什么在实际工程中更常用分贝来表示功率和增益。
接下来进入核心环节——功率放大器参数的深度解析。这部分会逐一讲解失真参数、谐波失真、AM-AM和AM-PM转换等关键指标。谐波失真听起来抽象，但其实很容易理解：当一个单一频率的信号通过放大器时，由于放大器的非线性特性，输出端除了原始信号，还会产生2次、3次甚至更高次的谐波分量。这些谐波如果进入后续链路，就会干扰正常信号。课程会教你看懂谐波失真的测试结果，理解它对系统性能的影响。

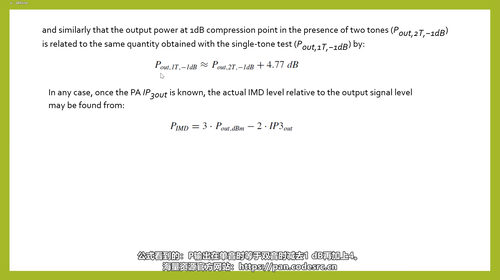

截断点是另一个必须掌握的参数。当输入功率增大到一定程度时，放大器会进入饱和区，输出功率不再跟随输入线性增长。截断点就是用来量化这个非线性起始位置的关键指标，IP3（三阶截断点）是最常用的表达方式。课程会详细推导截断点的计算方法，解释为什么这个参数比单纯的增益更能反映放大器的线性度。
在实际无线通信系统中，邻道功率比是一个生死攸关的指标。一个发射机的邻道功率泄漏到相邻信道，会对同频段的其他用户造成干扰，严重时甚至导致整个通信网络瘫痪。课程会讲解ACPR的定义和测量方法，让你明白为什么5G标准对邻道功率比的要求如此严苛。此外还会介绍载波互调比、无杂散动态范围、噪声功率比等参数，这些都是评价射频前端性能的重要维度。

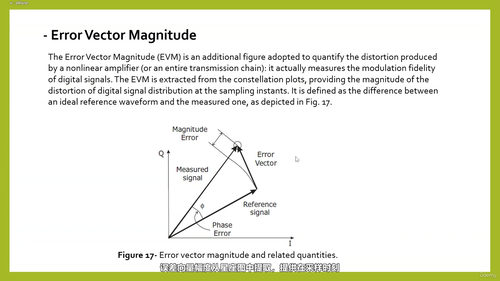

误差矢量幅度听起来名字很唬人，但其实它描述的就是实际发送信号与理想参考信号之间的差距。这个参数综合了幅度误差和相位误差，是衡量数字调制信号质量的终极指标。现代通信系统从4G LTE到5G NR，都把EVM作为发射机性能的核心考核项目。
课程还专门用两个章节讲解功率放大器的工作类别和射频功率器件家族。A类、B类、AB类、C类……不同的工作类别意味着不同的效率与线性度权衡。固态器件和电真空器件各有什么优劣，适用于什么场景，这些实战经验在课程里都会分享。

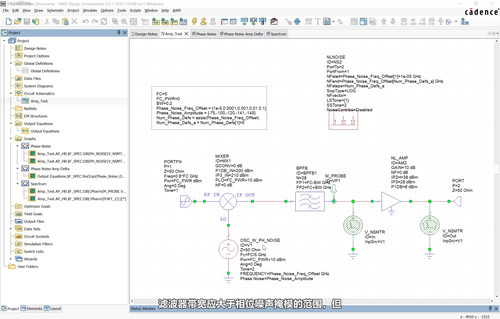

理论讲完之后，课程进入了最精彩的实操环节——六个完整的AWR软件仿真实例。这些不是蜻蜓点水的简单演示，而是从原理图搭建、参数设置到结果分析的完整流程。第一个例子做放大器相位噪声仿真，相位噪声是振荡器和频率源的关键指标，直接影响雷达和通信系统的频谱纯度。第二个例子做互调失真测量仿真，互调失真是多载波系统中特别棘手的问题。第三个例子专门仿真N阶截断点的测量过程，让你掌握IP2、IP3甚至更高阶截断点的提取方法。第四个例子涉及带非线性噪声的射频模块，模拟级联放大器系统的整体噪声性能分析。第五个例子做非线性谐波平衡功率放大器仿真，这是AWR的强项，谐波平衡仿真器能高效处理强非线性电路的稳态分析。第六个例子是低噪声放大器测量，包括S参数测量、1dB压缩点、输出互调噪声等多个指标的仿真测试。
整个课程两个小时出头，内容编排紧凑，从基础理论到仿真实战一气呵成。配套文件里包含了课程中用到的所有工程文件和仿真数据，你可以下载后在AWR软件里打开，一边看视频一边动手复现。
这门课适合正在学习射频工程或微波技术的学生，用来巩固课堂上学到的理论知识；也适合已经在工作的射频工程师，想系统掌握AWR软件进行功率放大器仿真；还想做射频前端开发或者天线工程师的朋友，如果想深入理解功率放大器的性能评估方法，这门课同样能给你很大帮助。
