资源介绍
视频数量：13个
总时长：2小时33分
课程介绍：
安全仪表系统与功能安全实践
化工厂里，一道紧急关断阀在千钧一发之际关闭了管线，避免了一场可能的爆炸事故。你可能不知道的是，从危险识别到这台阀门被选定、测试、调试，再到它此后数年里静静守候在生产线上，每一步都遵循着IEC 61511标准严苛的规定。这就是安全仪表系统的世界——一个普通人很少听说，却在默默守护着无数工厂安全运行的专业领域。
过程安全与职业安全完全不同。职业安全处理的是频繁发生的轻微伤害，而过程安全面对的是低概率但后果灾难级的事件：化工厂爆炸、有毒气体泄漏、重大物料失控。不管是英国的COMAH法规、欧洲的Seveso指令，还是美国的OSHA过程安全管理条例，各国政府都用立法形式把这个领域推到了工程实践的核心位置。作为控制与仪表工程师，你的工作就是设计、规定并维护那些能够预防或减轻灾难性危害的仪表化屏障。

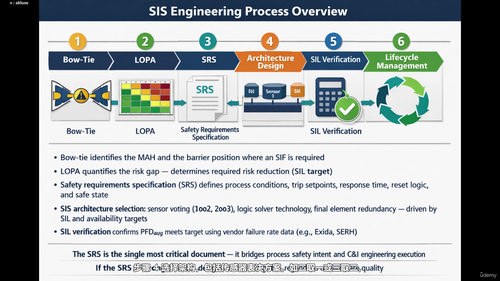

这套课程从蝴蝶结模型开始建立你的危害思维框架。蝴蝶结的左边是各种可能引发事故的威胁，右边是事故发生后可能造成的严重后果，而蝴蝶结中间的结点就是需要被控制的危害本身。把这个模型和IEC 61511定义的安全生命周期结合起来，你就获得了一张完整的行动地图——从最初的概念设计，到危害识别、风险评估、安全要求规格、架构设计、验证测试、直至运营期间的维护和性能监测，每个阶段都有章可循。

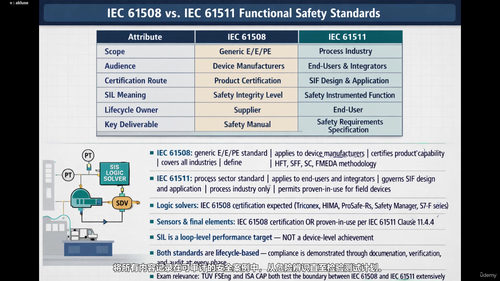

理解标准之间的关系是绕不过去的基础课。IEC 61508是功能安全的母标准，它定义了一套通用框架，适用于所有工业领域的安全仪表系统。而IEC 61511则是它在过程工业的具体应用落地，更贴近化工厂的实际场景。这两套标准不是互相替代，而是层层细化的关系。课程会用清晰的对比让你搞清楚什么时候该查哪本标准，避免在实际项目中眉毛胡子一把抓。

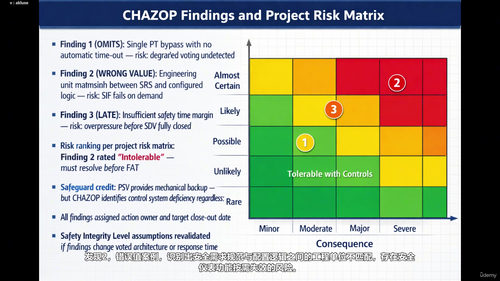

危险识别是所有工作的起点。HAZOP研究是过程工业的标准工具，但当你要把它用在安全仪表系统上时，需要关注的细节又有所不同。课程会教你如何在HAZOP的基础上，专门识别那些需要仪表化防护层来应对的场景。更进一步，CHAZOP研究针对的是控制系统本身的危害——基本过程控制系统如果发生故障，会不会反而成为引发事故的因素？这个视角往往被忽视，却至关重要。
风险评估的下一步是确定需要多强的保护。LOPA保护层分析帮助你把一个场景的初始事件频率、现有防护措施的有效性、以及可接受残余风险水平串联起来，最终得出一个具体的SIL等级目标。SIL1、SIL2、SIL3、SIL4，每个等级代表着不同的安全完整性要求，决定了你后面设计的严格程度。课程会手把手演示这个推导过程，让你理解数字背后的工程逻辑。
安全要求规格说明书是整个SIS设计的核心文件。它要写清楚每个安全仪表功能要做什么、在什么条件下动作、动作要达到什么效果、性能指标是什么。这份文件是后面所有工作的基准，写得不清楚或者有遗漏，后面就会出大问题。课程会告诉你规格说明书应该包含哪些要素，怎么措辞才能避免歧义。
架构设计阶段要回答的问题是：采用什么拓扑结构来实现目标SIL。是一取一、二取一、还是二取二？传感器用什么配置、逻辑解算器用什么技术路线、最终元件是单阀还是双阀？这些选择受到多重约束：目标SIL、设备可用性、认证要求、成本限制、运维复杂度。课程会用具体的架构图展示常见方案，解释每种配置的优缺点和适用场景。
SIL验证环节要用数据说话。PFDavg——平均需求时失效概率——是衡量安全功能可靠性的核心指标。你需要根据元件的可靠性数据、架构的冗余程度、测试间隔的长短，计算出实际的安全完整性是否达到了设计目标。课程会演示完整的计算方法，让你掌握这项在设计阶段必须完成的验证工作。
元件选型同样有讲究。传感器、逻辑解算器、最终元件，每一个环节都要满足相应的认证要求。传感器的故障模式是什么，逻辑解算器是采用何种冗余技术，阀门在紧急情况下的响应时间能否满足要求，这些细节直接决定了整个系统的可靠性。课程会结合具体产品类型讲解选型要点。
运营阶段的工作同样不可忽视。安全仪表系统大部分时间处于休眠状态，直到真正的危险出现才会动作。这意味着危险故障可能在没有任何征兆的情况下累积，最终导致系统在关键时刻失灵。证明测试就是用来破解这个困局的——定期主动触发系统，检验它是否还能在需要时可靠动作。证明测试的间隔不是随便定的，它是SIL验证计算的直接输入。此外，旁路管理也是运营期的重点工作，如何在需要检修但又不能失去保护的情况下安全地旁路某些功能，这里有严格的工程实践要求。
最后，课程用一个完整的端到端设计案例把所有知识点串联起来。从压缩机出口管汇的高压保护这个具体场景出发，追踪一个安全仪表功能走过IEC 61511生命周期的每一步：危险识别、保护层分析、安全要求规格、架构选择、SIL验证、工厂验收测试、现场调试、性能测试、持续运行维护。跟着这个案例走一遍，你能看到各个环节如何衔接配合，形成一套完整的工程工作流程。
如果你的目标是获得TUV功能安全工程师认证，课程最后专门设置了备考模块，帮你梳理SIS模块的核心知识点，指明考试重点和复习方向。
学完这套课程，你能够独立完成安全仪表功能的概念设计到详细规格说明，理解不同架构方案的技术权衡，掌握SIL验证的基本计算方法，知道运营期该怎么管理证明测试和旁路操作，也能为参加功能安全认证考试做好充分准备。不管你现在是刚接触这个领域的新人，还是需要在工作中应用这些知识的工程师，这套课程都能帮你建立起系统化的认知框架。
