课程介绍：
过程仪表与控制阀：工业测量与控制实战指南
走进任何一座现代化的化工厂、石油炼化装置或者大型发电厂，你首先注意到的可能不是那些巨大的储罐和管道，而是遍布厂区各个角落的仪表设备。压力变送器、温度传感器、流量计、控制阀……这些看似不起眼的设备，却是整个工厂能够安全、稳定运行的“眼睛”和“手脚”。没有它们，操作人员就不知道容器里有多少物料、管道里的温度是否正常、反应器内的压力是否超标。而缺乏准确的控制，工厂就无法生产出合格的产品。

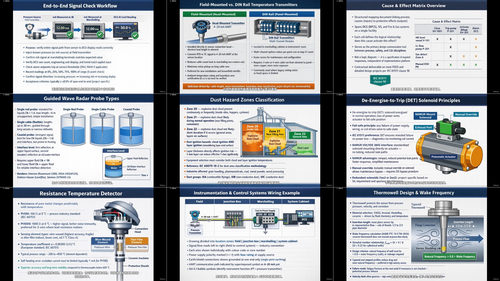

这本课程就是为那些想要真正掌握工业过程仪表技术的人准备的。不管你是刚入行的仪表工程师，还是已经在这一行干了一段时间但感觉基础知识不够扎实的从业者，这套课程都能帮你把散落的知识点串成体系。课程从最基础的4-20mA信号讲起，涵盖了工业现场最常用的四种过程变量的测量，深入到控制阀和执行元件的选型与调试，最后延伸到防爆安全设计和工程文档的阅读制作。总共不到三小时，却把过程仪表领域最核心的内容都过了一遍。
一、基础入门：4-20mA电流回路
任何一座工厂的控制系统，底层都是信号传输网络。而在过程仪表领域，4-20mA电流回路从上个世纪六十年代开始就成了行业标准，直到今天仍然广泛使用。这套课程把电流回路放在最前面讲，因为它是一切后续内容的基础。
你可能会问，为什么偏偏是4到20毫安这个范围？课程会告诉你，活零点4毫安的设计是关键所在。当仪表显示零的时候，电流是4毫安而不是零，这意味着如果线路断开、电流变成零毫安，控制系统立刻就能检测出故障。如果用零到20毫安的设计，零毫安既可能代表真实测量值，也可能代表线路断路，两种情况根本无法区分。另外，电流信号有个好处，它不会因为电缆变长、电压下降而影响测量精度——这一点在大型工厂里尤为重要，因为从现场仪表到控制室的电缆可能有好几百米长。
课程还讲解了两线制回路供电的工作原理，也就是说，电力和信号共用同一对导线，现场仪表只需要两根线就能同时获得电源和传输信号。这种设计大大简化了布线，降低了成本。同时，现代仪表普遍采用的HART协议允许数字通信叠加在4-20毫安模拟信号之上，这意味着你可以在不停机的情况下获取仪表的诊断信息和更多参数。
二、四大量测技术：压力、温度、液位、流量
工厂里需要测量的物理参数很多，但最核心的还是压力、温度、液位和流量。这四种测量几乎涵盖了所有过程工业的基本需求，课程用四个章节分别讲解，每一种都讲得很细。
压力测量部分，课程介绍了压力变送器、压力表和压力开关三种常见设备。变送器把压力信号转换成标准电流信号送往控制系统，是自动控制的主力；压力表就地显示，供操作人员随时查看；压力开关则在压力超过设定值时发出报警或触发联锁。课程会教你如何根据工艺条件和精度要求来选择合适的设备类型。

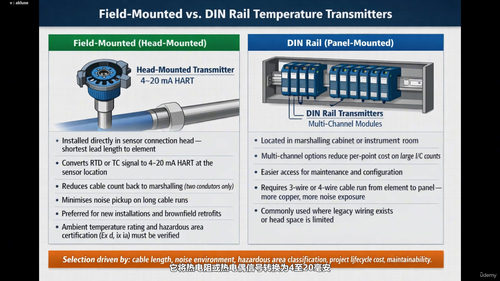

温度测量部分重点讲了热电偶和热电阻两种原理。热电偶响应速度快、耐高温，适合高温场合；热电阻精度高、稳定性好，适合中低温的精确控制。课程还特别提到了热保护套管的作用，这是一种安装在工艺管道或容器内的金属管套，保护感温元件不被腐蚀或冲刷，同时让元件能够在不中断生产的情况下进行更换。

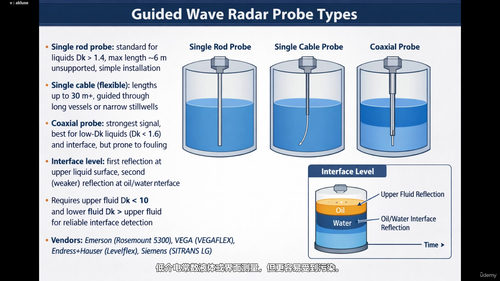

液位测量是四大量测中原理最多样的一类。差压式液位计利用液体静压原理，是最传统也最常用的方法；导波雷达和超声波液位计则利用波的传播特性，非接触式测量，适合容易结晶或凝固的物料；浮筒式液位计结构简单，在某些特定场合仍然不可替代。课程详细分析了每种方法的适用条件和局限性，教你避免选型错误。
流量测量是技术最复杂、仪表种类最多的一块。孔板流量计历史悠久、结构简单，是最经济的选择；科里奥利质量流量计直接测量质量流量，精度极高，尤其适合测量高粘度流体或浆液；电磁流量计无压损、不受流体密度影响，在水处理和导电液体应用极为普遍；涡街流量计和超声波流量计则各有自己的用武之地。选型时需要综合考虑流体特性、精度要求、安装条件和维护成本。
三、控制阀与执行元件
控制阀是过程控制的终端执行机构，它的任务是根据控制器发出的指令，精确调节工艺介质的流量。说得夸张一点，整个自动控制系统的效果，最终都要靠控制阀来实现。
课程专门讲解了控制阀的选型和计算。你需要确定阀门的尺寸是否合适——太大了控制不稳，太小了流量不够。阀门类型的选择也很关键，球阀、蝶阀、笼式阀各有特点，要根据流体性质、压差范围和调节特性来决定。执行机构方面，气动执行机构响应快、可靠性高，是过程工业的主流；电动执行机构安装方便、适合没有压缩空气的场合；电液执行机构力量大、速度快，用于大口径高压阀门。
除了连续调节的控制阀，还有一类开关阀也大量存在于工厂中。电磁阀配合控制信号实现快速开关；气动或电动开关阀用于隔离和放空；限位开关反馈阀门位置信号给控制系统。课程把这几类统称为“最终控制元件”，系统讲解了它们的工作原理和应用场合。
四、防爆安全与本质安全设计
化工和石油工厂里到处都是易燃易爆的气体和蒸汽，仪表如果选型不当或安装错误，就可能成为点燃灾难的火花。防爆设计是过程仪表工程师必须掌握的内容。
课程介绍了ATEX和IECEx两大防爆体系，它们规定了危险区域如何分类、不同防爆等级设备的标识方法，以及什么样的设备可以用在什么样的危险区域里。你会学到防爆的基本原理：增安型、本质安全型、隔爆型……每一种都是不同的保护思路，适合不同的应用场景。
本质安全是防爆设计中很特别的一种思路。它的核心思想是限制电路上流动的能量，即使发生故障也不会产生足以点燃可燃气体的火花或热表面。本质安全回路的设计有严格的规则，需要在危险区域和安全区域之间安装安全栅或隔离器。课程不仅讲概念，还教你看懂本质安全回路图，知道如何确保设计满足要求。
五、工程实践：文档、图纸与仪表选型
仪表技术不仅要知道原理、会选设备，还要能读懂工程图纸、填好技术文档。这部分内容对刚入行的工程师特别重要，因为在学校里这些几乎不教。
仪表数据表是项目的核心文件。每个带位号的仪表都有一份数据表，上面详细记录了测量类型、工艺条件、量程范围、精度要求、材料选用、安装方式、危险区域等级等所有工程参数。数据表是设计、采购、施工、调试、运维的共同依据，格式通常遵循ISA或IEC标准。课程教你如何阅读和填写这些表格，理解每个字段的含义和重要性。
位号系统是工程语言的基石。PT-101、TT-205、FV-302……每一个代码都有固定的含义，P代表压力，T代表温度，F代表流量，第一个字母区分被测变量和功能，数字是序号。掌握这套系统，你才能在任何工厂图纸上快速定位设备、搞清关系。
回路图是仪表与控制系统之间的接线图。它从现场仪表开始，经过接线箱、配线柜，一直画到控制系统的输入输出卡件，标注了每一段电缆的编号、每一个端子的位置、每一个熔断器的规格。读懂回路图是做仪表调试和故障排查的基本功。课程结合实际例子，手把手教你从左到右、从现场到控制室，逐段梳理信号路径。

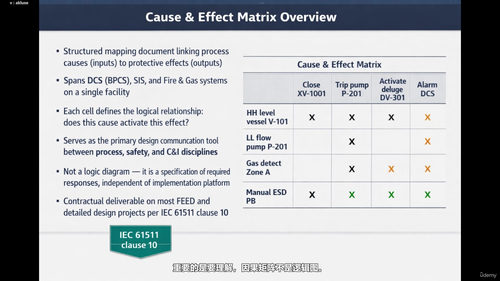

因果矩阵是安全仪表系统的设计工具。当某个关键参数超限时，哪些阀门应该关闭、哪些泵应该停机、哪些警报应该触发，这些逻辑关系都写在因果矩阵里。课程不仅讲如何阅读因果矩阵，还教你如何根据工艺安全要求来开发这套逻辑。
火灾和气体检测系统是工厂安全防护的最后一道屏障。可燃气体探测器、有毒气体探测器、火焰探测器……各种类型的探测器如何布置、信号如何接入火灾报警系统，课程给出了实用的指导。
最后一章是综合应用，选取了三个典型的工艺应用场景，演示如何综合运用前面学到的知识进行仪表选型。压力控制回路、液位控制回路、温度控制系统……每个例子都从工艺要求出发，逐步推导出合适的测量方式、阀门类型、控制策略和防爆措施。
学完这门课，你能建立起对过程仪表领域的完整认知框架。四大测量参数的原理和选型、控制阀的工作原理和计算、防爆设计的基本概念、工程图纸的阅读方法——这些知识组合在一起，足以让你在大多数过程工业场合下独立完成仪表相关的技术工作。当然，任何课程都不能替代现场经验的积累，但一个扎实的理论框架能让你在面对实际问题时有条不紊，少走弯路。
