资源介绍
视频数量：19个
总时长：2小时23分
课程介绍：
电力电子变换器及其PSIM仿真
你用的手机充电器、骑的电动汽车、住的光伏电站，这些看似不相关的现代科技产品，背后其实都在用同一套技术——电力电子。简单说，电力电子就是用来控制电能转换的技术，把交流电变成直流电，或者把直流电变成不同电压的直流电，甚至还能把直流电变回交流电。这些听起来有点抽象，但学完这门课你就会发现，原来这些技术离我们的生活这么近，而且一点都不难懂。
这门课专门讲电力电子变换器的工作原理，以及怎么用PSIM仿真软件来验证和设计这些电路。PSIM是电力电子领域非常流行的仿真工具，界面简洁好上手，仿真速度快，特别适合用来学习各种变换器的行为特性。课程总时长两个半小时，结构紧凑，从基础器件讲起，逐步深入到各种变换器类型，循序渐进带着你把电力电子的核心知识过一遍。
开篇先从整体上认识电力电子变换器，了解它们在现代电气系统中的地位和作用。电力电子是电气工程中发展最快的方向之一，从消费电子到工业驱动，从新能源汽车到智能电网，几乎所有用电的地方都离不开它。然后介绍PSIM仿真环境，为后面的实践操作做好准备。

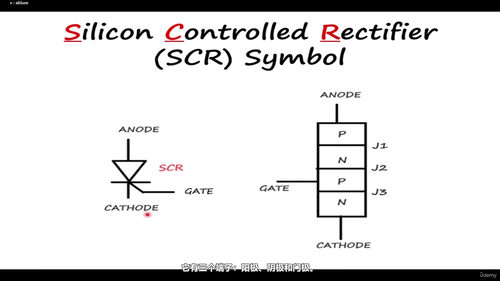

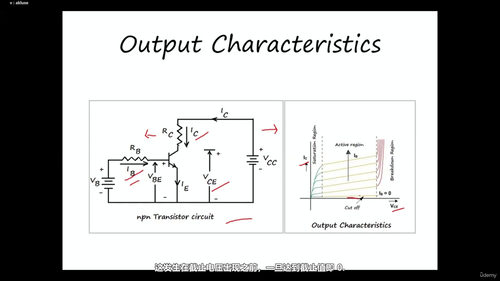

电力电子变换器离不开功率半导体器件，这门课会详细介绍几种最常用的器件。功率二极管是最基础的器件，课程会讲清楚它的工作特性和在整流电路中的应用。然后是功率BJT双极结型晶体管，这是一种电流控制型的功率器件，在早期电力电子设备中应用广泛。接着重点讲SCR晶闸管，这是电力电子中最重要的器件之一，很多变换器都要靠它来实现可控整流和交流调压。晶闸管有三个端子阳极、阴极和门极，通过门极脉冲可以控制它的导通时刻，这个特性让它成为可控整流器的核心元件。
进入变换器和仿真的核心部分，课程从最基础的整流器开始。整流器的作用是把交流电变成直流电，这是电力电子最基本的功能之一。先讲半波整流器，这是最简单的整流电路，只用到一个二极管或晶闸管，能把交流电的半个周期提取出来变成直流。不可控半波整流器用二极管，输出直流电压固定；可控半波整流器用晶闸管，可以通过控制导通角来调节输出电压。然后用PSIM搭建半波整流器的仿真模型，观察输入输出波形，直观理解电路的工作过程。
全波整流器比半波整流器效率更高，能利用交流电的全部周期。不可控全波整流器用四个二极管组成桥式电路，可控全波整流器则用四个晶闸管实现输出电压的调节。课程会详细分析单相全波可控整流器的工作原理，讲清楚正负半周各有哪些晶闸管导通，负载电流怎么流过电路，什么时候给门极发触发脉冲。对于电阻性负载和阻感负载，电路的行为会有明显不同，课程都会讲到。然后同样用PSIM进行仿真验证，观察不同触发角下的输出电压波形和电流波形。
三相电源比单相电源效率更高、容量更大，所以工业级的大功率整流器通常都采用三相电路。课程会讲解三相半波可控整流器的结构和工作原理，分析不同触发角下输出电压的波形变化。虽然课程没有给出三相全波整流器的仿真，但理论基础是相通的，学完三相半波整流器之后，理解三相全波桥式整流器也不难。
直流斩波器也叫DC-DC变换器，用来调节直流电压的大小。降压斩波器能把较高的直流电压降到你需要的数值，升压斩波器则能把较低的直流电压升高。课程会介绍DC斩波器的基本原理，分析它们怎么通过开关器件的占空比来控制输出电压。虽然这部分只有一个课时，但覆盖了DC-DC变换的核心概念。
逆变器的作用跟整流器相反，是把直流电转换成交流电。单相半桥逆变器是最基础的逆变电路，由两个开关器件和两个电容组成，通过交替导通和关断把直流电变成方波交流电。课程会分析半桥逆变器的工作原理，讨论输出波形的谐波特性，以及怎么通过滤波器来改善输出波形质量。

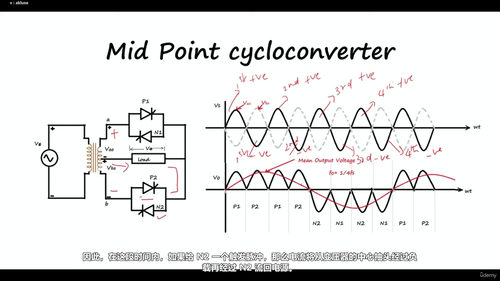

循环变流器是一种特殊的交流-交流变换器，可以把一种频率的交流电直接转换成另一种频率的交流电，不需要中间直流环节。升压循环变流器能让输出频率高于输入频率，降压循环变流器则让输出频率低于输入频率。这部分内容比较进阶，学完前面的知识之后再来看会更容易理解。
整门课最实用的地方在于，每个知识点都配套了PSIM仿真演示。理论讲完之后，老师会手把手教你用PSIM搭建电路模型，设置仿真参数，然后运行仿真观察波形。这种学完就练的方式能帮你把抽象的原理变成直观的认识，比光看书本公式理解深刻得多。PSIM的操作本身也很简单，拖拽器件、连接线路、设置参数、运行仿真，四步就能验证一个电路的工作特性，非常适合用来学习和验证设计想法。
学完这门课，你会对电力电子变换器有一个系统的认识，从功率半导体器件到整流器、斩波器、逆变器、循环变流器，这些主流变换器的结构和工作原理你都能说得清楚。更重要的是，你掌握了用PSIM进行电力电子仿真的实战能力，可以独立搭建电路模型、调试参数、观察波形，把理论知识转化成实际可用的设计能力。PSIM在工业界和研究领域都用得很广，学会用它来分析电力电子问题，对以后不管是继续深造还是找工作都是实实在在的帮助。课程内容由浅入深，前面讲的基础器件和简单电路一定要认真学扎实，后面讲三相电路、斩波器、逆变器这些进阶内容就会顺畅很多。
