资源介绍
视频数量：5个
总时长：2小时23分
课程介绍：
Ansys多体动力学仿真实战教程
你有没有想过，一个看起来简单的四根杆件铰接在一起，为什么有的能连续转一整圈，有的却只能来回摆动？一个挖掘机的机械臂，十几根油缸和连杆协同工作，背后到底遵循着怎样的运动规律？如果你正在学机械设计，或者已经接触过有限元分析但还没系统做过运动学仿真，那这门课就是为你准备的。
这是一门围绕Ansys Workbench平台展开的多体动力学实战课程，由经验丰富的讲师迈耶什·库切加尔主讲，总时长两个半小时左右，分为五个独立又递进的案例。课程不讲太多空洞的理论推导，而是直接带你上手操作，从最简单的四杆机构开始，一步一步做到复杂的串联机器人和并联机器人，每一个案例都对应一类工程中常见的机构形式。

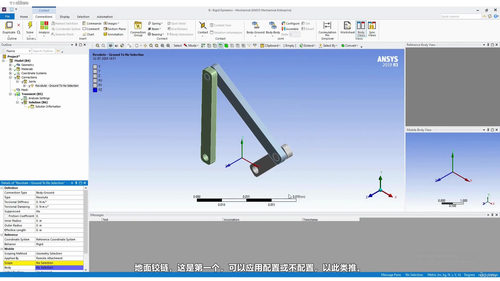

第一个案例讲的是四杆机构。这是机械原理课本里绕不开的内容，也是多体动力学仿真的最佳入门载体。讲师会先帮你梳理清楚四杆机构里各个杆件的名字——固定连杆、输入连杆也叫曲柄、连接连杆、输出连杆也叫摇杆——然后引入格拉斯霍夫定律，告诉你为什么有些机构能整周回转，有些只能做往复摆动。搞懂了这个规律，后面分析任何连杆机构你心里都有底。操作层面，讲师会带你从零开始在Workbench里拖出一个静力学结构分析系统，进入设计模块几何，一根一根地把四杆画出来。这个过程对刚接触Ansys建模的人来说特别友好，因为你不用先去啃那些复杂的参数化建模命令，跟着鼠标点几下就能看到机构动起来。
第二个案例切换到凸轮与从动件机构。这是工业里非常常见的一类传动方式，比如发动机气门的开闭、自动机床里的进给动作，背后都是凸轮在驱动。跟第一个案例不同的是，这次的模型不是你在Ansys里现画的，而是从外部导入的STEP文件。讲师会演示导入几何时的单位设置、冻结实体透明度的开关、零件的分离与抑制等实用操作。很多同学在这一步容易卡壳——导入的模型零件太多，不知道哪些该留哪些该删，讲师会手把手教你如何通过右键菜单里的分离和抑制功能，把多余的弹簧、销钉等零件清理掉，只保留核心的凸轮和从动件。接着进入机械模组，禁用默认接触，手动创建旋转副和平移副，把关节关系定义清楚。这个案例的价值在于，它教会你处理实际工程中最常见的情况：模型不是你自己建的，而是别人给你的，你需要学会在杂乱的几何里筛选出真正需要分析的部分。

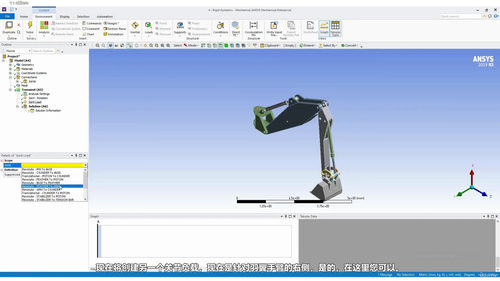

第三个案例进入串联机器人的领域，具体分析对象是一个JCB挖掘机机械臂。串联机器人的特点是各关节依次串联，末端执行器的位置是所有关节角度的复杂函数。讲师会先导入一个包含二十一个零件的STEP模型，然后通过批量抑制把所有销钉隐藏掉——这一步他演示得非常细致，按住Shift键连续选中再用右键统一抑制，可以帮你省下大量重复操作的时间。处理完之后，剩下的就是机械臂的主体连杆和液压缸。接下来进入刚体动力学模块，重点讲解关节的创建逻辑。串联机器人的关节数量多、类型杂，旋转副、移动副、圆柱副都要用上，讲师会逐一演示如何在Ansys里定义这些约束，并设置合理的驱动条件。做完之后，你不仅能看到机械臂在油缸驱动下的运动过程，还能提取各关节的力矩曲线，这对后续的结构强度分析非常有帮助。
第四个案例是并联机器人，跟串联机器人在结构和性能上都有很大区别。并联机器人的动平台由多条支链同时支撑，承载能力强、刚度高、动态响应快，在运动模拟器、精密加工平台、医疗机器人里用得很多。这个案例会带你搭建并联机构的刚体动力学模型，重点讲解支链之间如何协调约束、驱动如何施加。跟串联机器人相比，并联机构的自由度分析更复杂，奇异位形的判断也更讲究。讲师会用具体的几何模型带你走通整个流程，让你理解并联机构仿真的关键点和难点所在。做完了这个案例，你对并联机器人的运动学特性会有一个非常直观的认识，不再只是停留在书本上的公式推导。
第五个案例专门讲机械模型的装配。这是一个综合性的收尾案例，把前面几个案例里零散用到的装配技术串起来讲。讲师会演示如何把多个零件组装成一个完整的机械系统，如何处理零件之间的初始间隙和装配偏差，如何利用约束关系表达螺栓连接、轴承配合、过盈配合等工程中常见的连接形式。多体动力学仿真跟静力学分析最大的区别，就在于它能反映零件之间的相对运动和相互作用，所以装配这一步做得是否正确，直接决定了仿真结果的可信度。这个案例看似简单，实际上把整个课程的知识点做了一个系统性的整合。
学这门课不需要你有多深的理论基础，但最好已经对Ansys Workbench的基本界面有所了解，至少知道项目原理图窗口是干什么的、设计模块几何怎么进入。课程面向的主要人群包括机械工程专业的高年级本科生和研究生、刚入职从事结构或仿真工作的工程师，以及想要转型做CAE分析的研发人员。如果你正在做毕业设计涉及机构运动仿真，或者工作中遇到了需要分析复杂机械系统运动状态的课题，这五个案例基本覆盖了最常见的几类机构类型，跟着做一遍就能建立起完整的工作流程。
学完整个课程之后，你将掌握Ansys多体动力学仿真的全套操作技能：从几何建模或导入，到关节约束的定义，到驱动条件的施加，再到后处理结果的提取与解读。无论面对的是简单的连杆机构，还是复杂的机器人系统，你都能独立完成从建模到分析的完整流程。更重要的是，你会建立一种工程化的思维方式——拿到一个机构，先分析它的自由度，再确定约束关系，然后选择合适的分析类型，最后通过仿真验证设计是否合理。这套方法论的价值，远远超过课程本身教会的五个具体案例。
