西门子SIPROTEC 7SJ82馈线保护继电器测试实操课程
拿到一台全新的西门子7SJ82继电器摆在面前，参数表一长串，功能菜单层层叠叠，很多人第一反应就是头皮发麻。设备代码到底怎么填？功能组从哪里拖？过流保护整定值设多少才能既灵敏又不误动？欠压怎么测？CBF断路器失灵保护那几级逻辑怎么串起来？这些问题的答案，光看手册是看不出来的，必须跟着真机操作一步步走过，才知道每一步背后藏着什么道理。
这门课做的事情很直接：把7SJ82从开箱到投运的全过程拆开给你看。全程二十二个视频，近四个小时，全部基于DIGSI 5软件和真实设备演示，每一个参数、每一条连线、每一次试验注入，都对着屏幕讲清楚。没有纸面推导，没有理论空转，就是手把手带你把这个继电器玩透。
一、软件入门和全局配置
课程的第一部分花了大篇幅打基础，因为很多人栽跟头恰恰栽在这一步。你要知道继电器的产品代码不是随便抄一个就行，每个字母数字都对应着具体的硬件配置和功能授权。课程从最开始的创建项目讲起，教你怎样在DIGSI 5里新建工程、插入设备，把长产品代码和短产品代码的对应关系理清楚。

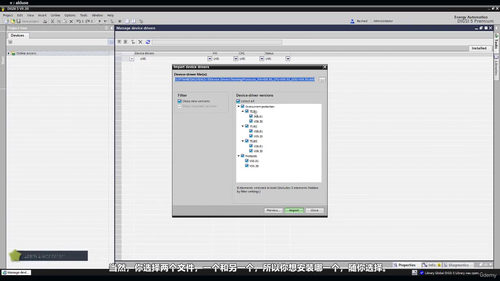

接下来是设备驱动的安装。很多新手装完软件发现继电器连不上，往往就是这一步出了问题。课程演示了驱动的完整安装流程，包括端口识别和通信参数匹配。
硬件和协议这一节会帮你弄明白7SJ82背后到底有哪些通信接口，IEC 61850、MMS、GOOSE这些名词在继电器里到底起什么作用，以及和上位机监控系统怎么对接。

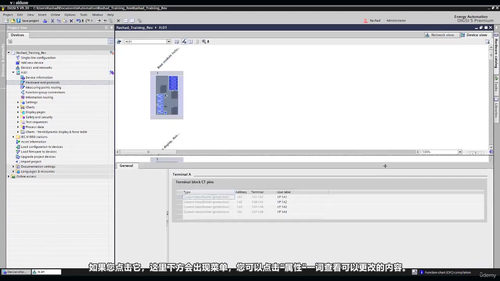

设备设置部分深入到继电器内部的全局参数，包括时钟同步、运行模式、用户权限管理。功能组连接是西门子继电器特有的逻辑架构，你得理解"功能组"这个概念——它不是简单的参数集合，而是一种把保护功能、测量点、信号路由串联起来的组织方式。课程会演示怎样在DIGSI 5里拖拽和配置功能组，怎样把电流互感器、电压互感器接入正确的测量点，以及信息路由的规则——哪些信号该走哪个通道、哪些事件该上送到哪个客户端。
电力系统参数设置是整个配置的核心，包括一次侧电压等级、电流互感器变比、频率、系统接线方式等。这些参数一旦填错，后面所有保护功能的整定值都会跟着偏。
二、继电器硬件测试
软件配好了，不代表继电器就能正常工作。课程第二部分专门讲硬件测试，包括继电器各个输入输出回路的检查、二进制输入的响应时间、继电器输出接点的动作情况。这一步看似简单，实际上是验证硬件完整性的关键环节。通过示波器或万用表观察信号，确保每一个端子都按预期响应，为后续的功能测试扫清障碍。
三、保护功能整定与试验
这是整门课的重头戏，占了将近一半的篇幅。课程围绕四大核心保护功能展开：过流保护、欠压保护、断路器失灵保护。
过流保护部分先讲整定和配置。过流保护是馈线最基本也最重要的保护功能，课程会演示怎样在功能组里添加过流保护功能块，配置各段定值，包括相间过流、零序过流的参数设置，每一段的电流门槛、时间延迟、动作特性曲线（定时限还是反时限），以及方向元件是否投入。
整定完之后就是试验环节。课程用专业的继电保护测试仪，演示怎样从继电器的电流端子注入三相电流，逐步加大电流值，观察继电器的启动和动作行为。从拾取电流的确认，到动作时间的测量，再到返回值（也就是返回系数）的检验，整个过程细致到每一步测试仪的操作。课程里特别提到了西门子继电器的一个细节：动作值总是会比整定值高出大约10个百分点，这是出厂默认的设置，不了解这一点的人做试验时往往会产生困惑，以为继电器出了问题。
欠压保护的配置和测试同样完整。课程演示了欠压功能块的添加、三相电压的接入方式、整定值的计算和输入，以及怎样用测试仪注入对称的三相电压，逐步降低电压来验证继电器的动作行为。这部分还涉及到方向欠压的配合逻辑，以及低电压闭锁等其他辅助判据的配置。
CBF断路器失灵保护是这门课的亮点之一，因为这块内容在一般教材里讲得少，而现场实际工作中又特别容易出错。课程用三个分集来拆解：第一部分讲CBF保护的整体逻辑架构，包括启动条件和跳闸出口方式；第二部分深入到CBF的故障检测机制，包括电流判据和跳闸位置判据的配合；第三部分讲解配置过程中常见的问题和解决思路。
CBF的测试环节分两种模式展开：电流模式测试和低电流模式测试。电流模式适用于有足够故障电流的场景，通过注入大电流模拟相邻保护动作后断路器拒动的情况；低电流模式则用于某些特殊工况，比如电压等级较高、故障电流较小的系统。课程演示了这两种模式下测试仪的参数设置、信号的注入方法、继电器的预期响应，以及怎样根据测试结果判断CBF功能是否正常。
四、单线图绘制

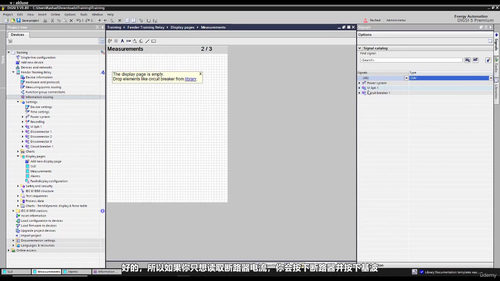

很多继电器现场投运时面板显示是空白的，操作人员看不到一次系统的接线情况。课程专门有一节讲怎样在继电器面板上绘制单线图，包括开关、刀闸、线路、母线这些图元的调用和连线。绘制好的单线图可以实时显示当前系统的运行状态，比如开关的分合位置、线路的带电情况、电流和功率的数值。这个功能在现场调试和运行维护中非常实用，但很多工程师往往忽略了这一块。
五、扰动记录功能
继电器自带故障录波功能，能够记录保护动作前后一段时间内的电流、电压波形以及开关量变位。课程演示了扰动记录器的配置，包括触发条件的设定、记录时间长度的调整、采样频率的选择，以及录波文件的导出和查看方法。这部分内容对接下来的故障分析至关重要——一旦保护误动或拒动，录波数据就是查找原因的第一手依据。
六、重要提示
课程最后一节是讲师总结的注意事项，包括实际工作中容易踩的坑、配置时的常见误区、试验时需要注意的安全事项。这些经验之谈往往在手册里找不到，但对新手来说特别有价值。
这门课适合谁？如果你是在电力系统、变电站、工业配电领域工作的继电保护工程师或调试人员，正在使用或即将接触西门子SIPROTEC 5系列继电器，那这门课就是为你准备的。它尤其适合刚接触7SJ82这款设备、需要从零开始建立完整知识体系的朋友，以及有一定基础但对某些高级功能（比如CBF断路器失灵保护、单线图绘制、扰动记录器配置）还不太熟悉的现场工程师。
学完这门课，你能独立完成7SJ82继电器的软件配置、硬件测试、四大保护功能的整定和试验验证，能看懂和绘制面板单线图，会使用扰动记录功能分析故障。这些都是继电保护岗位的核心技能，无论你是新入职需要快速上手，还是有经验想系统补全知识盲区，都能从中获得实实在在的收获。
