资源介绍
视频数量：18个
总时长：4小时6分
课程介绍：
罗克韦尔FactoryTalk人机界面编程实战
一、为什么需要人机界面？
想象这样一个场景：你走进车间，一台机器突然停了。操作员手足无措地站在那里，技术人员急着翻图纸找故障点，你需要打开电脑连上PLC程序，花上半小时才能搞清楚问题出在哪里。这一切，本可以在一块屏幕上一目了然。
这就是人机界面存在的意义。它不参与控制逻辑，却是人和机器之间的桥梁。课程聚焦于罗克韦尔旗下FactoryTalk平台的HMI开发，从概念到实操一步步带你搭建这座桥梁。
二、从概念到工具的准备
第一部分先回答一个基础问题：什么是HMI，它和PLC之间是什么关系？讲师会带你理解HMI在整套自动化系统中的定位——PLC是大脑，负责逻辑运算；HMI是脸面，负责把数据变成操作员能看懂的画面。只编程PLC，设备能跑，但操作员面对一堆梯形图和地址标签绝对无从下手。
了解完概念后，紧接着进入实操阶段。课程会教你如何用FactoryTalk的模拟器在电脑上跑HMI项目，不用买实体屏也能练习。硬件准备那一节则讲解真实操作中需要注意的细节，从接线到配置一步步铺开，让你将来真正面对触摸屏时不慌。
三、深入软件环境
FactoryTalk View Studio功能丰富，刚打开时容易让人眼花缭乱。课程用五个小节的时间，把软件环境的各个角落拆开来看。从工程文件的创建与管理，到画面、标签数据库、通讯设置的搭建，每一个模块都不会被略过。你会学到如何在软件里建立和PLC的连接，如何配置标签，如何规划整个项目的目录结构。这部分看似琐碎，却决定了你后续开发的效率，一个规范的项目结构能让调试和维护省下大量时间。

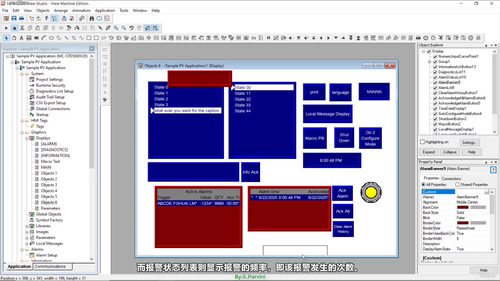

特别值得一提的是报警配置。讲师把报警作为软件环境的重点来讲，因为它在HMI设计中容易被忽视却极其关键。当机器出故障时，操作员需要第一手信息——哪个传感器坏了、气缸为什么没到位、温度是否越限。这些都需要在HMI里提前规划好报警画面和触发逻辑。课程会教你如何设置触发条件、如何定义复位方式，让故障排查变得直观高效。
四、对象工具：构建画面的积木
进入对象章节，是整个课程最核心的部分。这里的对象指的是FactoryTalk里可以拖拽到画面上的各种控件，从最基础的文本框、图像、面板，到工业场景中常用的按钮、仪表、趋势图，一应俱全。
绘图部分从基础入手，教你如何在画面上添加文本、插入图片、绘制几何图形。这些看似简单，却是构建专业界面的基石，掌握之后就能搭建出符合工厂实际需求的人机交互界面。

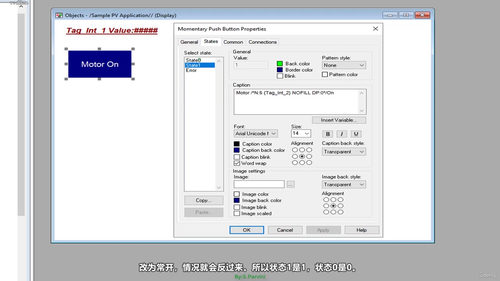

按钮和数值导航是操作员最频繁交互的元素。课程会详细讲解如何设置按钮的写标签功能，如何配置数值输入框的限值和数据类型，让操作员既不能误操作输入错误数据，又能方便地修改工艺参数。
指示灯、仪表和趋势曲线用来实时呈现设备状态。指示灯告诉你某台电机是否在运行，仪表显示当前压力或温度，趋势曲线则记录一段时间内的数据变化，方便分析工艺波动。这些对象背后的标签绑定、刷新机制、动画效果，课程里都会讲到。
配方和按键切换是面向生产场景的进阶功能。配方功能让你把一组工艺参数保存下来，切换产品时一键加载，避免每次手动输入的繁琐和出错。按键切换则教你如何用按钮触发画面跳转、密码保护、确认对话框等复杂操作。
用户管理涉及权限分级。不同岗位的人能做的事情不一样——操作员只能看数据，工程师可以修改参数，维护人员才能进入调试模式。课程会教你如何在FactoryTalk里建立用户组、配置密码保护，让系统安全等级上一个台阶。
高级对象部分涵盖一些综合应用，比如多语言切换、脚本编写、动画联动等，让你的界面从能用升级到好用。
五、演示项目与实战参考
光看功能讲解容易陷入懂道理但不会做的困境。为此课程准备了一个演示应用，从零开始构建一个完整的PV项目，把前面讲过的对象、报警、画面切换、用户权限全部串起来用一遍。学完这个案例，你会对整个开发流程有清晰的体感。
课程还附带了项目源文件下载，包括工程文件和画面模板，你可以直接打开研究，也可以改造成自己项目的起点。
六、谁适合学这门课
如果你已经会PLC编程，特别是熟悉Studio 5000 Logix Designer，想把技能拓展到上位机界面开发，这门课非常对口。如果你刚入行自动化，对HMI还没有概念，课程从最基础的概念讲起，配合模拟器实操，也不会让你掉队。在车间做调试和维护的工程师，想系统提升对罗克韦尔平台的掌握程度，同样能从中受益。
七、学完之后你能做什么
四个多小时的内容走下来，你不会再面对FactoryTalk View Studio发怵。你能独立搭建一个HMI项目，从画面布局、对象配置到报警系统、用户管理，完整地交付一个满足车间使用需求的界面方案。你会理解为什么有些HMI看起来专业，有些看起来业余，差异背后的设计逻辑在哪里。
更重要的是，你会建立起一套属于自己的开发习惯——如何规划目录结构、如何命名标签、如何为后续维护留出空间。这些东西不会大张旗鼓地讲，但会融入每一节的实操示范中，等你做完一遍项目，自然就内化成了自己的方法。
工业自动化讲究的是可靠和效率。一个设计良好的HMI，不只是让设备好看，更是让生产更安全、调试更省力、故障更透明。掌握它，就是在工业现场多一份底气。
