资源介绍
视频数量：14个
总时长：53分
课程介绍：

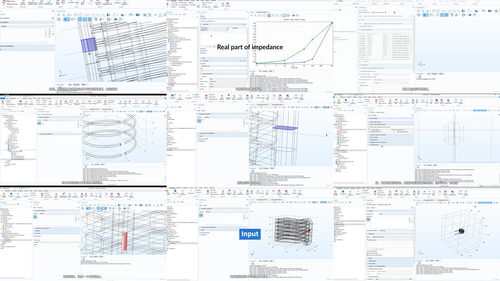

COMSOL多物理场线圈建模全流程实战教程
你有没有遇到过这样的问题：明明线圈实物就在手里，想算一下它的电感值或者电阻值，翻遍教材找到一堆公式，可一旦线圈形状不规则、匝数太多、或者工作在高频率下，公式就算不准了。这时候数值仿真就派上用场了。在COMSOL这款多物理场仿真软件里，线圈建模有一套完整的思路，从最简单的空心电感线圈，到多匝线圈的等效处理，再到频率响应分析，每一步都有讲究。这门课程就是要带你把这套建模流程从头到尾走一遍。
一、均匀多匝线圈建模
课程先从最常见的空心电感线圈入手。视频一开始就在COMSOL里一步步搭建模型：选三维空间，加磁场物理场，改毫米单位，画圆柱体，再裹一层一毫米厚的材料代表线圈本身，外面包一个球形空气区域。这里有个经验法则很实用，空气域的尺寸大概要做到线圈自身尺寸的十倍。为什么呢？因为最外层边界要施加磁绝缘条件，也就是让磁场线强制平行于外表面，如果空气域不够大，这个近似就会出问题，磁场线的变形会直接影响计算精度。模型建好之后，加空气材料、设线圈域、指定匝数，整个几何和物理设置就完成了。这一部分的基础打扎实了，后面所有线圈建模都是在它上面做变化。
接下来是多匝线圈的三种建模方式。第一种是线性均匀多匝线圈，适合那些截面均匀、形状笔直的螺线管。第二种是圆形均匀多匝线圈，专门处理环形或者弯曲的多匝结构。第三种是数值型均匀多匝线圈，当线圈的几何形状比较复杂、没法用解析公式描述每匝位置的时候，就得用这种数值方式来定义线圈参数。课程对每一种方式都配了对应的操作演示和参考博客文章，方便你根据自己的模型选择最合适的那一种。
二、单导体线圈建模
均匀多匝线圈虽然方便，但它有个前提假设，就是电流均匀分布在整个线圈截面上。当线圈截面尺寸和工作频率引起的趋肤效应深度可比拟的时候，这个假设就不成立了。这时候你得把线圈当作一根单独的导体来处理，电流只沿着导体的实际路径流动，这就是单导体线圈建模。

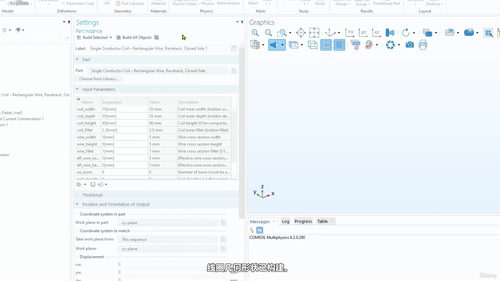

课程分成两部分讲。第一部分是开放型单导体线圈，演示了如何只对导体的横截面施加输入和输出边界条件，电流从一个面流入，从另一个面流出，中间不形成闭合回路。这种情况常见于变压器绕组或者电感引线的初步设计。第二部分是闭合型单导体线圈，电流在导体内部形成一个完整的回路，比如环形电感或者闭合的螺线管。这两种类型的建模思路不太一样，边界条件的施加位置和方式都有区别，课程都做了详细演示。
三、连接边界的使用

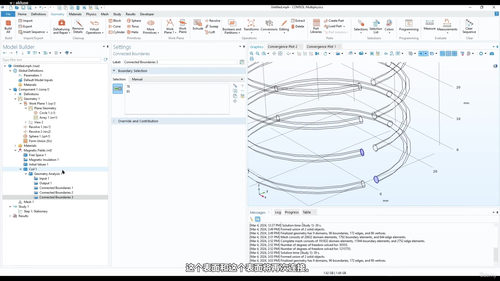

单导体线圈如果结构稍微复杂一点，比如螺旋形的线圈，电流要从一段导体流向另一段导体，中间需要经过多个面，这时候就用到连接边界功能了。这部分内容专门讲怎么用连接边界来正确处理螺旋线圈中各段导体之间的电流连续性。视频里一步一步演示：先把不需要参与磁场计算的内部面从物理场中排除，然后给裸露在外的面分别指定输入表面、输出表面，再用连接边界把各个段连起来，确保电流沿着正确的路径流动。最后做网格划分，用物理控制网格再手动细化，网格精度直接决定计算结果的可靠性。这个功能用好了，很多实际的螺旋线圈和复杂绕组结构都能在COMSOL里建模分析。
四、无限元域缩减空气域
前面提到空气域要做到设备尺寸的十倍，但如果你的线圈本身就不小，那空气域会变得非常庞大，网格数量爆炸，计算时间直线上升。无限元域就是为了解决这个问题而设计的。它本质上是一种特殊的边界处理技术，能让你把空气域缩到和线圈差不多大，同时在计算结果上等价于一个无限大的空间。
视频里演示了具体的操作步骤：先画一个和设备尺寸相当的球体当作空气域，再在球体外面裹一层无限元域，参考坐标系选球坐标。网格划分的时候要注意，无限元域那一层必须用扫掠网格，沿径向至少五个单元，这样磁场在无限元域里的衰减才能被正确捕捉到。结果对比显示，用了无限元域之后计算得到的电感和电阻和之前用大空气域算出来的一致，但计算量大幅减少。这个技巧在工程上非常实用，尤其是当你需要反复迭代优化线圈参数的时候。
五、单导体线圈的频率响应分析
最后一部分是单导体线圈的频率响应分析，也叫FRA。很多工程师关心的是线圈在不同频率下的表现，比如电感随频率怎么变化，电阻因为趋肤效应和邻近效应怎么上升，有没有谐振点等等。这些问题光做一个静态分析是回答不了的，必须扫频计算。

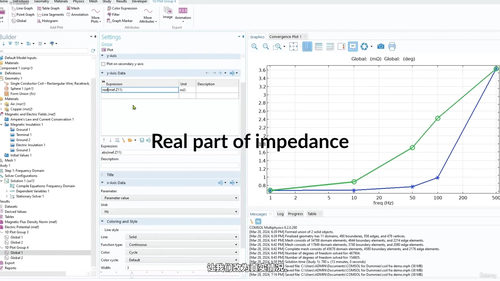

课程用三段视频把这个流程完整呈现出来。第一段设置频域研究，定义频率扫描范围和步长。第二段运行计算，观察不同频率下的磁场分布和电流密度分布，理解趋肤效应的直观表现。第三段提取结果，绘制电感和电阻随频率变化的曲线，并且和理论预期或者测量数据做对比。整个过程走完之后，你就掌握了如何用COMSOL评估线圈的高频特性，这对于滤波器设计、无线充电线圈优化、射频电感设计等场景都是必备技能。
学完这门课程，你拿到的是一个完整的COMSOL线圈建模拟能力工具箱。从最简单的空心电感到带连接边界的复杂螺旋线圈，从均匀多匝到单导体，从有限空气域到无限元域缩减，再到频率响应分析，每一种工程上常见的线圈建模需求都有对应的解决方案。这些内容之间层层递进，前面的基础打好了，后面自然而然就能跟上。对于正在做电机设计、变压器开发、无线充电、电磁兼容分析，或者纯粹对COMSOL多物理场仿真感兴趣的工程师和学生来说，这门课程提供了一条清晰的学习路径。每一个知识点都配有可复现的操作步骤，跟着视频一步步做，你就能在自己的模型里复现出课程中演示的结果，进而迁移到自己的实际工程问题中去。
