课程介绍：
用Arduino和物联网在网页上查看Modbus RS485数据
想象这样一个画面：你的工作台上放着一台工业级的温湿度传感器，它通过Modbus RS485协议输出数据。旁边是一块Arduino Mega开发板和一块ESP8266 WiFi模块，你只需要打开手机上的Blynk应用，或者打开电脑浏览器登录ThingSpeak网站，就能随时随地看到传感器传回来的温度和湿度数值。这不是什么未来设想，这就是这门课要带你一步步做出来的东西。
一、看清全局，了解我们要搭建什么
课程一开始不会急着让你接线写代码，而是先用一节"全景图"帮你把整个项目的脉络梳理清楚。你会知道Arduino Mega 2560为什么比Uno更适合做这个项目——因为它有四个串口，而我们要同时处理Modbus通信和WiFi通信，多串口正好派上用场。讲师还会把自己的工作台完整搭建展示一遍，让你对最终实物有个直观印象。紧接着会教你怎么获取课程配套的接线图、数据手册、程序代码等资源，确保后续跟学的时候不会缺材料。
二、搭建硬件，把传感器和Arduino连起来
搞清楚目标之后，就该动手接线了。这一部分会带你认识本次项目的三大硬件主角：Arduino Mega 2560开发板、MAX485通信模块、以及Modbus RS485协议的温湿度传感器。课程会逐个介绍这些元器件的外观、管脚定义和采购渠道，然后演示如何把MAX485模块和Arduino串口对接，再通过MAX485连到工业传感器上。讲师会对着实物讲解每一根线的走向，同时提供PDF接线图方便你课后对照操作。整个过程不光是照着连线，你还能学到MAX485模块的作用原理——它本质上是在Arduino的串口和RS485差分信号之间做转换，因为Modbus RS485用的是两根线传输差分信号，而Arduino的TTL串口是单端信号，这中间的桥梁就是MAX485。

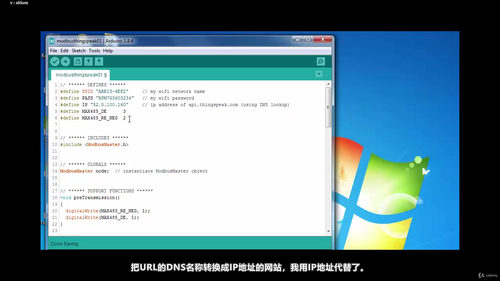

三、编写程序，让Arduino能"听懂"Modbus
硬件连好了，接下来要让它跑起来。这一部分先简单过一下Arduino IDE的基本操作，然后教你安装Modbus Master库——这是让Arduino充当Modbus主站的关键软件依赖。课程会分两节来写Modbus通信部分的代码：第一部分搭建代码框架、初始化串口和Modbus对象；第二部分重点讲解一个进阶技巧——因为我们用的是MAX485模块而不是官方的Arduino RS485扩展板，所以需要在代码里重写传输前和传输后这两个回调函数，让Modbus库知道用我们的引脚2和引脚3来控制收发方向。写完之后立刻上电测试，验证Arduino能否正确读取传感器的温湿度寄存器数据。跑通了这一步，你的Modbus RS485网络就算真正活起来了。
四、给系统加上WiFi，让数据能飞出去
只让Arduino读到数据还不够，最终目的是把数据传到互联网上。这一部分开始引入ESP8266 WiFi模块。课程会先介绍ESP8266芯片及其面包板适配板的作用——因为ESP8266是3.3V逻辑电平，直接接到Arduino的5V引脚会烧坏芯片，所以需要电平转换。讲师会展示Arduino和ESP8266之间的完整接线，并提供专门的5V转3.3V接线图供你参考。
连好之后还有一个关键步骤：更新ESP8266的固件。课程会解释为什么要刷固件——原厂固件往往功能有限，AT指令集也不够稳定，刷成最新版本后通信会更可靠。你会跟着讲师一步步下载刷固件工具、获取固件文件、配置下载参数，最后完成固件烧录。

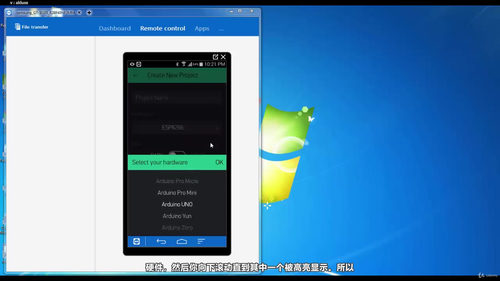

五、用Blynk把数据送到手机上
手机端的数据查看通过Blynk这个物联网平台来实现。课程先概述Blynk的工作原理——它本质上是一个云端中转站，负责把你的Arduino数据推送到手机App上。然后教你在Arduino IDE中添加Blynk库，编写一个简单的测试程序验证WiFi连接和与Blynk服务器的通信。测试通过后，在Blynk App里配置一个简单的项目界面，加上显示温湿度的控件。
最关键的一步来了：把之前写好的Modbus读取代码和Blynk上传代码合并成一个完整的sketch。课程会演示如何整合两段代码、处理数据格式转换，然后修改Blynk项目配置、最终上电测试。当你的手机屏幕上跳出实时的温度和湿度数值时，第一个完整的物联网项目就算完工了。

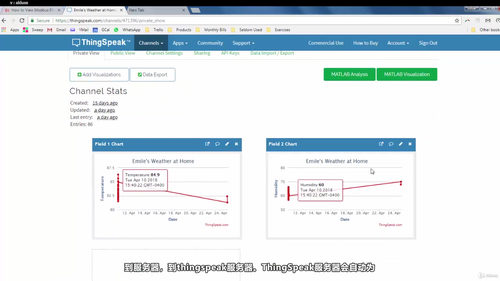

六、进阶项目：把数据发到ThingSpeak网站
手机查看只是第一步，课程还准备了第二个物联网项目，让你把数据发送到ThingSpeak这个专门的物联网数据平台。和Blynk不同，ThingSpeak侧重于网页端的数据展示和分析，适合做长期的数据记录和趋势图表。课程会先讲解ThingSpeak的工作机制，然后带你注册账号、创建一个新的数据频道。接下来分两节写代码：第一部分搭建HTTP请求框架，第二部分把Modbus读取到的数据填充到请求中。最后运行测试，登录ThingSpeak网站验证数据是否成功写入。这样你就掌握了两种不同的物联网数据呈现方式——手机端的实时监控和网页端的历史记录。
七、课程适合谁
这门课不太适合完全的零基础电子爱好者，最好你用过几次Arduino IDE、知道怎么烧写程序、能看懂最基本的C++语法。如果对串口通信、传感器这些概念完全陌生也没关系，课程会在用到的时候顺手讲一下。如果你是工业自动化相关专业的学生或者从业者，想了解Modbus协议在物联网场景下的应用，这门课会非常对味——因为它讲的就是工业传感器如何借助便宜的Arduino方案实现远程监控。另外，如果你对ESP8266刷固件、回调函数重写这些操作比较好奇，这门课里的实际操作演示会让你收获不小。
八、学完之后你能做什么
两小时多一点的时间不长，但走完之后你掌握的并不是一个简单的"点灯"项目。你会真正理解Modbus RTU主从通信的原理，知道怎么用Arduino做Modbus主站去读取工业传感器；你会掌握ESP8266的接线、电平转换和固件升级方法；你会用Blynk搭出一个手机端的物联网监控界面；你也会用ThingSpeak做一个可以在网页上查看的远程数据展示系统。这些能力组合起来，意味着你可以把这个方案迁移到任何需要远程监控Modbus设备的场景里——无论是工厂车间的环境监测、仓库的温湿度记录、还是温室大棚的自动化管理。把工业传感器和便宜的Arduino方案打通，这本身就是一件很有成就感的事。
