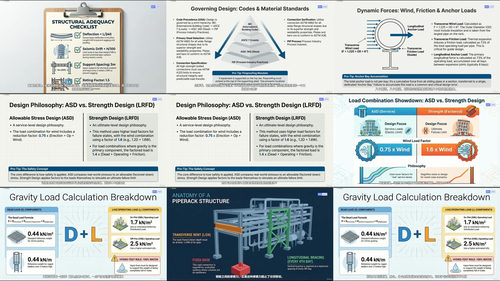

课程介绍：
工业管廊设计精通——布局、荷载与分析
想象一下这个场景：你面前是一座价值数十亿美元的石化综合设施，所有管道、电缆桥架、蒸汽和空气管线都架设在巨大的钢结构管廊之上。作为审批这个管廊设计的结构工程师，你知道光考虑重力远远不够——风荷载、地震作用、热膨胀、管道摩擦力、锚固反力，每一项都可能让整个设计功亏一篑。这门课程就是为了让你在这种高压场景下依然能从容签字，而不是在签字前反复犹豫。
一、设计基础与布局策略
一切从布局开始，这其实是整个项目风险管理的根基。第一部分先带你认识管廊的本质——它不是一堆钢架的简单堆砌，而是整个工艺装置的主干道，承载着绝对的生命线。你会学到主通道的尺寸哲学，理解为什么那条看似简单的"没有平转弯"规则如此关键。忽略它，纵向稳定性会被彻底破坏，钢材吨位大幅增加，但这些代价本可以在早期布局阶段就避免。你也会明白，一个看似不起眼的转角处理不当，会让整条管廊的受力体系重新洗牌。
管廊穿越道路时的四米净空意味着什么？这不是随便定的数字，而是纯粹的安全考量，方便消防车辆和检修设备通行。你还会接触到布局前必备的基础文件：P&ID告诉你什么在流动，总平面图告诉你东西在哪里，客户规则和整体单元布局决定了它们如何组合。课程的目的是教你把流程和数据精准翻译成物理空间，知道主通道放在哪里最合理，分支如何衔接，检修空间怎么预留。
二、规范体系与材料标准

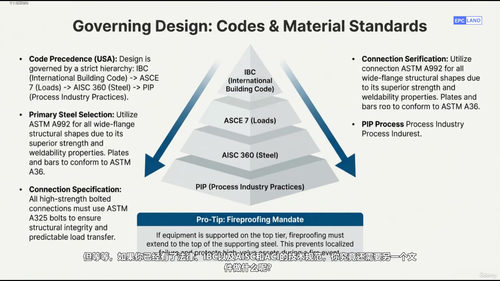

规范的世界像层层嵌套的等级体系。课程会带你从最底层的法律基础IBC国际建筑规范出发，往上理解ASCE7荷载代码如何规定结构必须承受的最低力，再深入到材料层面——AISC360管钢材，ACI318管混凝土。但这些还不够真正指导工业管廊设计。你会了解到PIP流程工业实践的作用，它被称为行业圣经，是理论接触石化厂实际世界的那一环，里面全是针对石化装置定制的具体条款。
搞清楚这些规范的边界和优先级，知道什么时候该翻哪本规范，是每个结构工程师的基本功，也是这门课程要帮你打牢的地基。很多新手拿到项目就急着翻AISC查截面，结果忽略了上层规范对荷载取值的规定，等于在沙地上盖楼。
三、全面的荷载分析
管廊上的力比你想象的多得多。课程把荷载拆成几个层次来讲。重力荷载是基础，包括恒载（管廊自身重量加上管道和设备的永久重量）、操作荷载（运行状态下管道内介质的重量），以及水压试验荷载——这是试压阶段最极端的重力工况，管子里灌满水，重量可能是正常操作时的几倍。很多事故就发生在试压阶段，设计时漏算这一工况，结构直接被压垮。

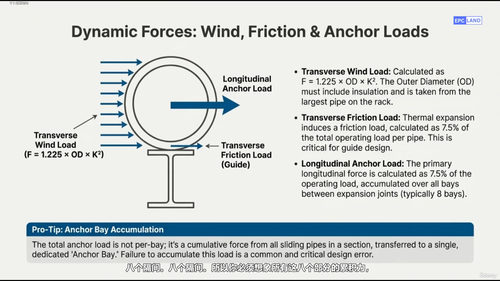

侧向力更复杂。风荷载沿水平方向作用于管廊，管道摩擦力来自管道热胀冷缩时与支架之间的相互作用，锚固荷载则是管道固定点对管廊结构施加的集中力。每一项力的计算逻辑和组合方式，课程都会掰开揉碎讲清楚。
最精彩的是计算工坊环节，用一个36英寸大管径的真实案例，把前面所有荷载理论串起来走一遍。你会看到一张张计算表格如何从零变成一份完整的设计输入，每一行数字背后都有据可查。这种实战演练比单纯讲理论有用得多。
四、结构验证与最终核查
有了荷载，下一步是确保管廊结构本身能扛得住。课程带你认识管廊结构的骨骼构成——纵梁、横梁、支撑、连接节点，每一个构件都有它的角色。你会搞清楚侧向支撑和纵向支撑的区别，知道为什么管道摩擦力需要专门的导向支架来传递，而不是靠普通滑动支架硬扛。

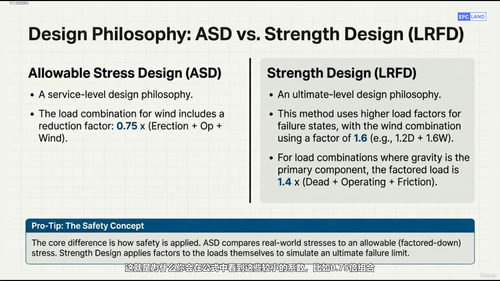

荷载组合是结构设计里最容易出错也最关键的环节。课程会比较ASD容许应力设计和LRFD强度设计两种方法的哲学差异，告诉你每种组合下哪些荷载需要同时考虑、哪些可以打折。这是设计审查时甲方专家最常盯的点，搞清楚逻辑才能写出一份经得起推敲的计算书。
最后的结构健康检查环节，教你以审稿人的眼光审视自己的设计：构件应力比是否超标，变形是否在限值以内，连接节点是否留够了安全余量。这是从"算出来"到"站得住"的关键一步，很多计算上的小漏洞都是在这一步被发现的。
学完整个课程，你对管廊设计不再是纸上谈兵。你会带着一套完整的工程思维走完从布局策略到最终签字的全流程，知道每一步该查什么规范、算哪些荷载、验证哪些构件。刚入行的结构工程师可以用它系统补课，有几年经验的同行也能从中查漏补缺，收获实实在在的肌肉记忆。
