资源介绍
视频数量：10个
总时长：2小时2分
课程介绍：
Revit MEP 从零基础到进阶项目建模全课程
打开一份建筑图纸，看着密密麻麻的管道需要在梁柱之间穿行，你是否感到无从下手？对于刚开始接触Revit MEP的人来说，最头疼的往往不是软件操作本身，而是怎么把管道系统理清楚，让它既满足功能需求，又不和结构打架。这门课程围绕一个真实的给排水项目展开，从头到尾带你走完整个建模流程，把每根管道从哪里走、怎么拐弯、怎么和梁打架之后调整位置这些细节讲透。
整套课程一共十讲，总时长约两个小时。别看时间不长，内容密度很高。课程使用的软件版本是Revit 2026，所有操作都基于一个多层的建筑项目展开，涉及卫生间排水、厨房排水、通气管等多个子系统的建模工作。
一、项目初始化与系统搭建
建模的第一步往往是准备工作，却被很多人匆匆略过。第一讲从打开模板开始，讲解如何选择合适的MEP模板，然后通过链接功能把建筑和结构文件引入到当前项目中。链接完成之后，还要进入立面图，把模板里的楼层标高和建筑文件中的标高用对齐命令逐一匹配。这一步看着琐碎，却是后续所有管道定位的基础。标高对不准，后面画的管道高度就会全乱套，最终模型和图纸对不上，一切返工。
二、一楼排水管网布置

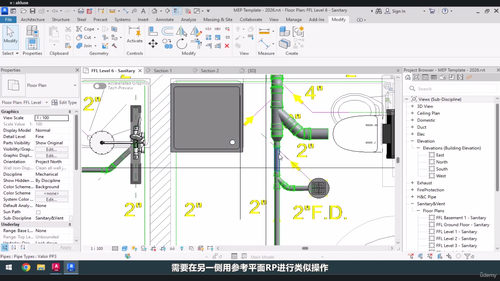

准备工作做好后，正式进入管道建模。第二讲和第三讲集中处理一楼排水管网的布置。先把机械平面图的CAD图纸链接进Revit作为参考底图，从污水系统开始，沿着图纸走向逐段绘制主管和支管。课程演示了如何用线性尺寸工具测量图纸，确认图纸单位是米还是毫米；如何在不同楼层平面图之间切换；如何处理管道转折和变径。对于新手来说，这两讲是建立空间感的关键环节，跟着操作一遍，对Revit里管道命令的理解会清晰很多。
三、卫生器具连接与放置
排水管画到位置之后，下一步是把它和末端设备连起来。第四讲专门处理这个问题：如何把管道连接到洗手盆、地漏、马桶这些卫生器具上。每种器具的接管方式不同，管道走向、高度也都不一样，课程逐一演示。第五讲则转向卫生器具本身在模型中的放置，包括器具的选型、定位、以及和管道系统的对接关系。
四、排水系统深化与管道协调
管道画完不代表结束。第六讲进入深化阶段，重点解决管道之间的协调问题。这时候经常会遇到管道和梁碰撞的情况——排水管要绕过结构梁才能通到下一层。课程演示了如何用剖面框切出局部视图来检查干涉，如何在三维视图中切换到协调模式查看碰撞，如何通过移动弯头、调整管段位置来避让梁。这个环节是MEP建模中最考验耐心和空间想象力的部分，也是新手和老手差距最明显的地方。
五、二次排水与通气管建模
第七讲处理二次排水管线的建模。所谓二次排水，指的是除了主排水系统之外，用于排除地面渗水或其他积水的辅助排水线路。这部分管道相对独立，但同样要和主系统协调好高程关系。第八讲讲解通气管的布置和连接。通气管的作用是平衡排水管道内的气压，防止水封被破坏。课程演示了通气管的走向规划、与排水立管的连接方式、以及安装高度的确定。
六、厨房排水与通风管配置

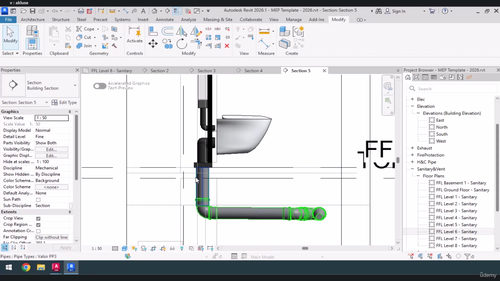

最后两讲聚焦在厨房区域。第九讲是厨房排水系统建模，包括洗涤池、灶台下方排水点的管道连接。厨房排水和卫生间排水的管径、坡度要求都有差异，课程会强调这些细节。第十讲处理厨房通风管的配置，包括洗碗机和洗衣机的通气管布置。这里会用到聚丙烯管材，管径较小，安装高度有特定要求。课程演示了如何用剖面框检查通风管和梁的位置关系，如何在三维视图中微调弯头位置来避让障碍物，包括管道之间互相干扰时的处理思路。
适合人群
这门课程适合刚刚接触Revit MEP、想通过一个完整项目来上手给排水建模的初学者。如果你在学校或培训班学过一些Revit基础操作，但没有系统做过完整的MEP项目，这门课程会帮你建立从初始化到深化出图的全流程概念。如果你已经会一些管道绘制，但对管道和结构之间的协调、剖面和三维视图的综合运用还不熟练，深化部分的讲解会给你不少启发。不需要你提前有MEP项目经验，跟着课程的节奏操作就能跟上。
课程以一个实际的多层建筑为载体，所有操作都是连贯的，不是孤立的命令演示。你会看到一个给排水项目从空白模板到完整模型的全过程，包括每一步可能遇到的问题和解决方法。学完之后，你对Revit MEP给排水建模的工作流程会有清晰的认识，也能把学到的方法迁移到自己的实际项目中。
