[中字] 液压计算与液压回路设计实战课程（中文字幕英文视频教

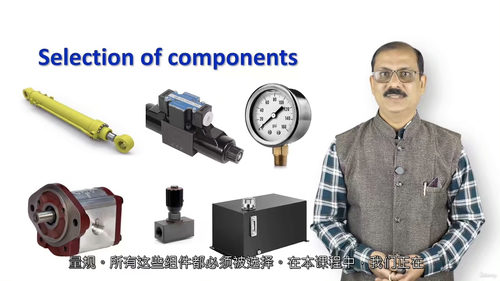

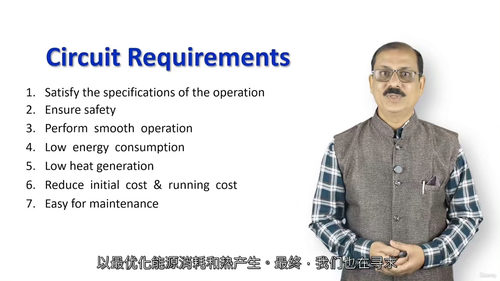

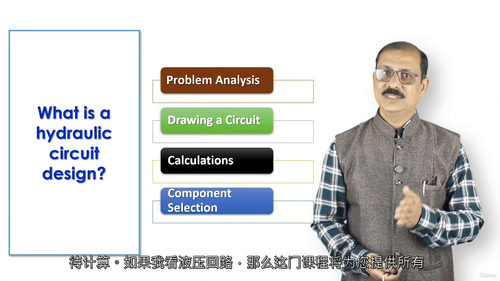

程） 本课程共分为 7 个核心模块，逻辑上遵循 “基础导入 — 理论深化 — 案例实战 — 总结提升” 的学习路径，各模块层层递进，内容紧凑且实用性强。 （一）绪论模块：夯实基础认知 作为课程的开篇，本模块将带领学习者建立对液压技术的整体认知。内容涵盖液压系统的基本组成（动力元件、执行元件、控制元件、辅助元件及工作介质）、工作原理（帕斯卡定律的实际应用），以及液压技术在不同工业领域的典型应用场景（如挖掘机的动臂控制、注塑机的合模动作、机床的进给系统等）。通过本模块的学习，学习者能够清晰理解液压技术的核心逻辑，明确后续学习的重点与方向，为后续的计算与设计内容奠定坚实的基础。 （二）液压计算模块：掌握核心理论工具 液压计算是液压系统设计的前提与依据，直接决定系统性能的合理性与可靠性。本模块通过 3 个典型实例，循序渐进地讲解液压计算的核心内容： 基础参数计算：包括压力计算（根据负载需求推导系统工作压力）、流量计算（结合执行元件运动速度确定系统流量）、功率计算（依据压力与流量核算动力元件功率），帮助学习者掌握液压系统最基本的设计参数推导方法； 管路与元件计算：涉及管道直径选型计算（基于流量与流速的匹配原则）、沿程压力损失与局部压力损失计算（考虑管路长度、管径、流体粘度等因素），以及液压缸、液压马达等执行元件的尺寸核算，确保系统各环节参数匹配合理； 特殊工况计算：针对启停冲击、负载变化等特殊工况，讲解动态压力计算与缓冲措施相关的计算方法，提升系统设计的稳定性与安全性。 每个实例均结合具体工程场景，通过 “问题提出 — 公式推导 — 计算步骤 — 结果分析” 的流程，让学习者不仅 “会算”，更能 “懂为什么这么算”，真正将理论公式转化为实用工具。 （三）液压回路设计基础模块：搭建设计框架 在掌握液压计算的基础上，本模块聚焦液压回路设计的底层逻辑与基本方法，是从 “计算” 到 “设计” 的关键过渡。内容包括： 回路设计原则：强调安全性（过载保护、防爆措施）、可靠性（元件选型合理性、回路冗余设计）、经济性（能耗控制、成本优化）及可维护性（结构简洁、便于检修）四大核心原则； 基本回路讲解：详细解析方向控制回路（换向阀控制回路、单向阀锁紧回路）、压力控制回路（溢流阀调压回路、减压阀减压回路、顺序阀顺序动作回路）、速度控制回路（节流调速回路、容积调速回路、容积节流复合调速回路）的组成、工作原理及适用场景； 回路绘制规范：介绍液压系统原理图的国家标准绘制方法，包括元件图形符号、管路连接方式、标注规则等，确保学习者能够绘制出规范、易懂的设计图纸。 通过本模块学习，学习者可掌握液压回路设计的基本思路与核心要素，具备设计简单基础回路的能力。 （四）液压回路设计案例 1-3 模块：强化实战应用 案例实战是本课程的核心亮点，通过 3 个不同工业场景的完整设计案例，将液压计算与回路设计知识融会贯通，全面提升学习者的实战能力。每个案例均按照 “工程需求分析 — 回路方案设计 — 参数计算 — 元件选型 — 方案优化” 的工程实际流程展开，具体如下： 案例 1：小型液压压力机回路设计 针对小型压力机的冲压工作需求（要求实现快速下行、慢速加压、保压、快速回程动作），进行以下设计： 需求分析：明确冲压力、动作速度、保压时间等核心技术指标； 回路设计：采用 “溢流阀调压 + 节流阀调速 + 液控单向阀保压” 的复合回路，满足多动作协同需求； 计算环节：根据冲压力计算系统工作压力，结合动作速度计算所需流量，进而核算液压泵功率； 元件选型：依据计算结果选择适配的液压泵（齿轮泵）、液压缸、换向阀（三位四通电磁换向阀）、溢流阀等核心元件； 优化调整：针对回路可能出现的冲击问题，增加缓冲阀，提升系统运行稳定性。 案例 2：带式输送机张紧装置回路设计 针对带式输送机张紧装置的恒张力控制需求（要求适应输送带的拉伸变形，维持稳定张紧力），设计相应回路： 需求分析：确定张紧力范围、响应速度、适应输送带长度变化的能力； 回路设计：采用 “减压阀 + 压力继电器 + 蓄能器” 的回路方案，实现恒张力控制与能量回收； 计算环节：根据输送带张力计算液压缸工作压力，结合张紧速度计算流量，选型蓄能器容量； 元件选型：选择叶片泵、双作用液压缸、压力继电器及囊式蓄能器等元件； 优化调整：增加过滤器提升工作介质清洁度，延长元件使用寿命。 案例 3：小型挖掘机动臂控制回路设计 模拟小型挖掘机动臂的升降、停驻等动作需求（要求动作平稳、可无级调速、具备可靠锁紧功能），开展设计工作： 需求分析：明确动臂提升力、升降速度、停驻安全性等指标； 回路设计：采用 “容积节流调速 + 平衡阀防坠 + 单向阀锁紧” 的回路，满足重载工况下的安全与性能要求； 计算环节：根据动臂自重及负载计算系统压力，结合作业效率要求计算流量，选型液压泵与马达； 元件选型：选择柱塞泵、摆动液压缸、平衡阀、电磁换向阀等元件； 优化调整：设计多阀组集成控制结构，简化管路布置，提升系统集成度。 每个案例均配备详细的回路草图绘制演示与参数计算过程，学习者可跟随课程步骤，亲自动手完成从方案设计到元件选型的全流程，深刻理解理论知识在实际工程中的应用逻辑。 （五）结论模块：总结提升与拓展 作为课程的收尾，本模块将对前面所学的液压计算方法、回路设计原则及案例经验进行系统梳理，提炼核心知识点与实战技巧，帮助学习者构建完整的知识体系。同时，模块还将介绍液压技术的发展趋势（如电液融合、智能化控制、节能化设计等），并针对学习者后续提升方向给出建议（如深入学习液压系统故障诊断、PLC 与液压系统联动控制等），为学习者的职业发展提供指引。 三、课程核心优势 （一）理论与实战深度融合 课程摒弃纯理论讲解的模式，将每个知识点都与工程实际紧密结合。液压计算以实例为载体，回路设计以真实案例为依托，让学习者在解决实际问题的过程中掌握知识，避免 “纸上谈兵”，确保所学技能可直接应用于工作场景。 （二）内容体系完整系统 课程从基础认知到核心计算，再到回路设计与案例实战，逻辑链条清晰，覆盖了液压技术应用的关键环节。无论是零基础学习者还是有一定基础的从业者，都能在课程中找到适合自己的学习内容，实现能力的逐步提升。 （三）注重规范与安全 在回路设计与元件选型环节，严格遵循国家标准与行业规范，强调安全设计理念。例如，在高压回路设计中强制要求设置溢流阀过载保护，在垂直负载回路中必须配备平衡阀或锁紧装置，引导学习者树立 “安全第一” 的设计意识。同时，课程还涉及液压系统的安全防护知识，包括工作介质的安全使用、系统压力测试的防护措施、故障检修时的安全操作流程等，全面提升学习者的安全操作与防御能力。 （四）学习资源丰富便捷 课程配套了完整的学习资源，包括每个模块的视频讲解与中文字幕，便于学习者理解与回顾。视频内容直观展示回路设计过程、元件结构及工作原理，帮助学习者突破抽象概念的理解难点；中文字幕精准匹配讲解内容，满足不同学习习惯的需求。 四、适用人群 职业院校学生：机械设计、机电一体化、工业自动化等相关专业的学生，可通过本课程将课堂理论与工程实践结合，提升就业竞争力； 初入行技术人员：从事液压设备安装、调试、维护的初级技术人员，可通过课程系统掌握设计知识，实现从 “维护” 到 “设计” 的能力升级； 相关领域工程师：机械设计、设备研发等领域的工程师，可通过课程补充液压技术知识，拓展设计能力，适应跨领域项目需求； 技术爱好者：对液压技术感兴趣的爱好者，可通过课程建立系统认知，掌握实用技能，为职业转型或技能提升打下基础。 五、学习收获 通过本课程的系统学习，学习者将实现以下能力提升： 理论认知：全面掌握液压系统的组成、原理及核心参数计算方法； 设计能力：能够独立完成中小型液压系统的回路设计、参数计算及元件选型； 实战经验：积累 3 个典型工业场景的设计案例经验，具备解决实际工程问题的初步能力； 安全意识：熟悉液压系统的安全设计规范与防护措施，具备安全操作与防御能力； 职业发展：掌握液压技术核心技能，为从事液压系统设计、研发、技术管理等岗位奠定坚实基础。 本课程以实用为导向，以实战为核心，致力于帮助学习者快速掌握液压计算与回路设计的关键技能，助力其在工业液压领域实现职业成长与发展。
