资源介绍
视频数量：16个
总时长：2小时24分
课程介绍：
静定梁结构分析
梁是建筑工程中最常见的构件之一。不管是住宅楼的楼板、桥梁的主梁，还是工业厂房的吊车梁，本质上都是一根承受荷载的梁。想要判断一根梁会不会坏、会不会塌，首先要搞清楚它内部到底在“承受什么”。这就是结构分析的起点。
这门课专门讲静定梁的分析方法，总共两小时出头，内容紧凑但很实用。课程分两大部分。

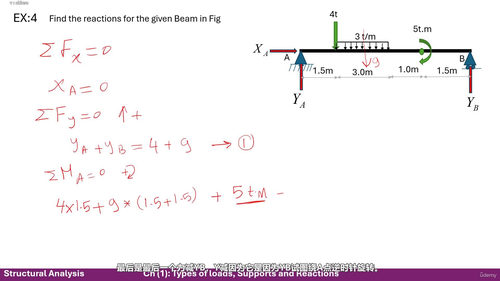

第一部分是荷载、支座和反力。结构分析的第一步，是弄清楚结构受到哪些力、怎么被支撑的。荷载这部分会讲集中荷载、分布荷载、力矩荷载这些常见类型。支座部分会详细介绍固定端、铰支座、滚轴支座各自的约束特点，比如固定端能限制两个方向位移和一个转动，滚轴支座只能限制一个方向位移。知道这些之后，就要学怎么列平衡方程求反力。课程配了多个例题，带着你一步步建立方程、求解反力，从简单到复杂，循序渐进。
这一部分还会重点讲中间铰链结构。很多实际工程中，梁会在某个位置设置铰链，比如连续梁的铰接点或者某些特殊框架。中间铰链处力矩为零，这个条件可以用来建立额外的方程。课程会用具体例题演示两种处理方法：一是把梁在铰链处切开，分成几段小梁来独立处理；二是直接利用铰链处的力矩平衡条件列方程。还会讲三铰框架的求解，三铰框架比普通框架多了一个中间铰链，相当于多了一个条件方程。
此外还会讨论结构的稳定性与静定性。一个结构如果几何布置不合理，可能会在外力作用下突然变形甚至倒塌，这就是失稳。静定和超静定的区别在于：未知反力的数目与平衡方程的数目是否相等。静定结构只要平衡方程就能求解，超静定结构还需要考虑变形协调条件。搞清楚这些概念，对后续学习非常重要。

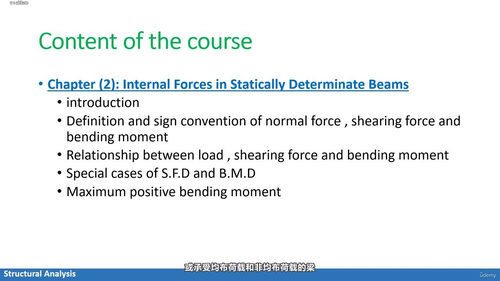

第二部分是静定梁的内力分析，这也是课程的核心。梁在外力作用下，内部会产生轴力、剪力和弯矩。轴力是沿梁轴线方向的内力，剪力是垂直于轴线的内力，弯矩则是使梁弯曲的力偶。不同的内力组合决定了梁的破坏形式，比如弯矩过大可能导致梁弯曲断裂，剪力过大可能导致斜裂缝。

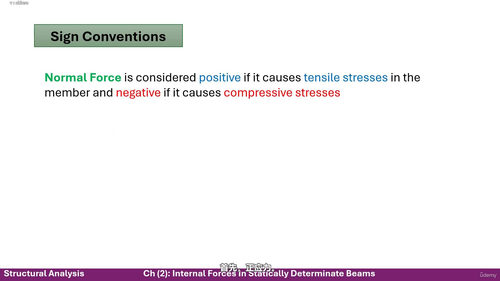

这部分首先讲清楚三种内力的定义和正负号约定。不同教材的符号约定可能不同，课程会明确给出本课程采用的标准。然后重点讲荷载、剪力和弯矩之间的关系。这个关系是绘制内力图的关键：分布荷载作用下，剪力图是一条斜直线，弯矩图是抛物线；集中荷载作用下，剪力图会有突变，弯矩图会出现尖角。掌握这个关系，就不用死记硬背内力图的形状，而是可以根据剪力图推断弯矩图的形态。
最后通过完整例题，演示如何绘制轴力图、剪力图和弯矩图。从建立坐标系开始，逐步计算各控制截面的内力值，描点，连线，最后标出关键数值。例题会强调作图的规范和技巧，比如如何确定弯矩最大值出现的位置。
学完这门课，你能独立分析简单静定梁的反力和内力，会画三种内力图，能识别结构是否稳定、是否静定，对中间铰链和三铰框架这类特殊结构也知道怎么处理。这些是结构力学的基础功夫，掌握之后再去学连续梁、刚架等更复杂的体系，就会顺畅很多。
