“Sheet Metal Design in CATIA V5 From Basics to Advanced” 直译为 “CATIA V5 钣金设计：从基础到高级” ，该课程以 CATIA V5 软件为核心工具，深入且系统地讲解钣金设计相关知识与技能。课程从最基础的概念和操作入手，无论是对钣金设计毫无经验的初学者，还是有一定基础想要进一步提升的专业人员，都能从中获取有价值的内容。通过循序渐进的学习路径，帮助学员逐步掌握钣金设计在 CATIA V5 中的高阶应用，能够独立完成复杂的钣金设计项目。
课程内容深度剖析
（一）基础开篇：钣金设计入门
课程开篇的 “Introduction” 部分至关重要，为学员开启了钣金设计知识殿堂的大门。在这部分内容中，首先会深入讲解钣金设计的基础概念，让学员清晰了解钣金的定义、特性以及在制造业中的广泛应用。比如，会介绍钣金是一种针对金属薄板（通常在 6mm 以下）的综合冷加工工艺，包括剪、冲 / 切 / 复合、折、焊接、铆接、拼接、成型等，其显著特点是同一零件厚度一致 ，在汽车、航空航天、电子设备等众多领域都有着不可或缺的作用，像汽车的车身外壳、电子设备的外壳等很多都是钣金件。

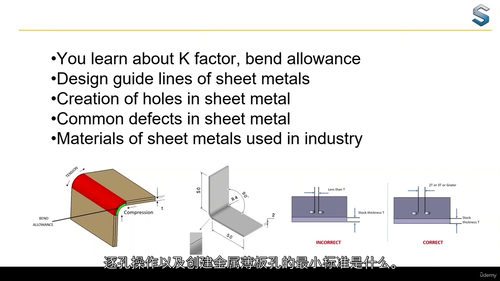

同时，还会阐述钣金设计的基本原理，例如折弯原理，详细讲解折弯过程中材料的变形规律、中性层的概念以及如何计算折弯展开长度等。这对于学员后续进行准确的钣金设计至关重要，只有理解了这些原理，才能在实际操作中避免出现设计失误。
对于 Catia 软件，会全面介绍其基础操作。从软件界面开始，逐一讲解各个区域的功能和用途，让学员熟悉菜单栏、工具栏、工作区、任务窗口、属性窗口和资源管理器等的位置和作用，能够快速找到所需的命令和工具。还会深入讲解参数设置，如钣金厚度、折弯半径、折弯系数 K 因子等参数的含义和设置方法。这些参数的准确设置直接影响到钣金设计的结果，例如 K 因子代表钣金的中性面的位置，是折弯内半径（中性材料层）与钣金件厚度的距离比，不同的材料和设计要求需要设置不同的 K 因子值。
（二）核心知识：各类特征设计
1. 钣金特征大集合
课程中详细讲解了创建各种钣金特征的方法和技巧。壁特征是钣金设计的基础，包括从草图直接创建壁，学员可以根据设计需求绘制草图，然后通过特定的命令将草图转化为壁；还可以从边创建壁，通过选择已有实体的边，再进行相关设置来生成壁。例如在创建一个简单的钣金盒子时，就可以先通过从草图创建基体壁，然后再从边创建边沿壁来完成盒子的基本形状。
折弯特征也是重点内容，包括从壁创建折弯、创建锥形折弯、从线创建折弯以及局部折弯展开和折叠等操作。从壁创建折弯时，需要指定要添加圆角的两个壁以及折弯半径、止裂口形式等参数；创建锥形折弯则有其特定的操作流程和参数设置。在实际案例中，如设计一个具有折弯结构的钣金支架，就需要运用这些折弯特征来实现其形状和功能要求。
冲压特征方面，介绍了多种冲压方式，如表面冲压、筋冲压、曲线冲压、凸缘冲压、圆形冲压等。表面冲压可以在钣金表面创建各种形状的凸起或凹陷，以满足产品的外观或功能需求；筋冲压则可以增强钣金件的强度和刚性。例如在汽车钣金件的设计中，经常会运用冲压特征来增加零件的强度和美观度。
2. 变换特征巧应用
在钣金设计中，镜像、阵列等变换特征能够大大提高设计效率和实现多样化设计。镜像特征可以通过选择镜像平面，将已有的钣金特征对称复制到另一侧，这样可以减少重复设计工作，同时保证设计的对称性。例如在设计一个对称的钣金零件时，只需要设计一半的特征，然后通过镜像就可以得到完整的零件。
阵列特征包括矩形阵列和圆形阵列。矩形阵列可以按照指定的行数和列数，以及行间距和列间距，将钣金特征进行规则排列；圆形阵列则是以某一点为中心，按照指定的角度间隔和阵列数量，将特征沿圆周方向排列。在实际应用中，如设计一个具有多个相同孔位或凸起的钣金件时，就可以运用阵列特征快速完成设计，而且可以通过调整阵列参数来实现不同的布局效果，实现多样化设计。
（三）图纸与模型：成果呈现
1. 图纸绘制要点

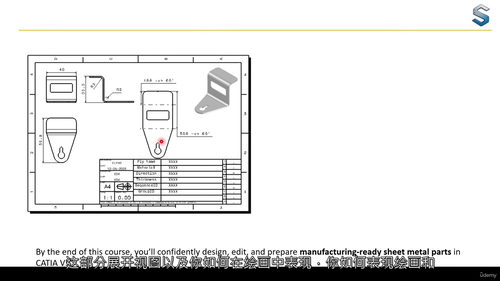

从 3D 模型生成 2D 工程图是钣金设计的重要环节，课程中详细阐述了这一过程的方法和注意事项。在视图选择方面，需要根据钣金件的形状和结构特点，选择合适的视图来全面、准确地展示零件的形状和尺寸。一般会选择主视图、俯视图、左视图等基本视图，对于复杂的零件，还可能需要添加剖视图、局部视图等。例如对于一个具有内部结构的钣金盒，就需要通过剖视图来展示其内部的形状和尺寸。
尺寸标注是工程图的关键，要遵循相关标准和规范，确保尺寸的准确性和完整性。标注尺寸时要注意尺寸线的位置、箭头的样式、尺寸数字的大小和位置等，避免出现尺寸标注不清晰或歧义的情况。同时，还需要标注公差，公差的合理标注能够保证零件在制造过程中的精度和互换性，根据零件的功能要求和制造工艺水平，选择合适的公差等级和公差值。
2. 模型实践出真知
通过 3D 模型实践操作，学员能够将所学的知识和技能应用到实际项目中，加深对知识的理解和掌握，提高实际操作能力。课程提供了丰富的实践案例和任务，如 “3D MODELS PRACTICE” 中的 “Model 1” 和 “Task 1”。在完成这些实践任务时，学员需要综合运用所学的钣金特征创建、变换特征应用以及图纸绘制等知识，从设计模型到生成工程图，完整地完成一个钣金设计项目，从而真正掌握钣金设计在 CATIA V5 中的应用。
课程学习价值凸显
这门课程对于想要系统学习钣金设计的人来说，是一次难得的学习机会。其系统性体现在从最基础的知识开始讲解，逐步深入到高级应用，每个知识点都紧密相连，形成了一个完整的知识体系，帮助学员构建起全面且扎实的知识架构。实用性则贯穿于整个课程内容，所有的知识和技能都紧密围绕实际工作中的钣金设计需求，无论是简单的钣金零件设计，还是复杂的钣金产品开发，学员都能从课程中学到实用的方法和技巧 ，能够将所学直接应用到实际工作场景中。
无论是毫无基础的设计小白，还是已经在行业中积累了一定经验的设计师，都能在课程中找到适合自己的学习内容，获得能力的提升。完成课程学习后，学员的钣金设计能力将得到显著提升，能够更加熟练、准确地使用 CATIA V5 软件进行钣金设计工作。在就业市场上，掌握 CATIA V5 钣金设计技能的人才在机械制造、汽车制造、航空航天等众多行业都备受青睐，学员将有更多机会胜任这些行业中的钣金设计岗位，获得更好的职业发展机会。
课程视频详情一览
经统计，该课程共有 75 个视频文件，具体按章节分布如下：
1. “Introduction” 章节：此章节是课程的开篇基础部分，包含 30 个视频。从钣金设计的基础概念、基本原理，到 Catia 软件的基础操作、参数设置，再到各类钣金特征的创建，如壁、折弯、冲压等特征，以及变换特征的应用，内容丰富全面，为后续深入学习钣金设计奠定了坚实的基础。像讲解壁特征创建时，就通过多个视频详细演示从草图创建壁和从边创建壁的具体操作步骤和注意事项。
2. “Stamping Features” 章节：该章节专注于冲压特征，有 4 个视频。详细介绍了表面冲压、筋冲压、曲线冲压、凸缘冲压、圆形冲压等多种冲压方式，通过这些视频，学员可以深入了解冲压特征在钣金设计中的应用和创建方法，掌握如何利用冲压特征来满足产品的外观或功能需求，如增强钣金件的强度和刚性等。
3. “Transformation Features” 章节：主要讲解变换特征，包含 5 个视频。重点介绍镜像、矩形阵列、圆形阵列、用户阵列以及平移等变换特征在钣金设计中的应用。通过这些视频，学员能够学会如何运用这些变换特征提高设计效率，实现多样化设计，如在设计对称零件或具有规则排列特征的零件时，能够熟练运用镜像和阵列特征快速完成设计。
4. “Drawings and Export files” 章节：此章节围绕从 3D 模型生成 2D 工程图展开，有 2 个视频。详细阐述了视图选择、尺寸标注等要点，帮助学员掌握如何将 3D 模型准确地转化为 2D 工程图，使设计成果能够清晰、准确地传达给制造环节，确保零件的加工精度和质量。
5. “3D MODELS PRACTICE” 章节：该章节是实践操作部分，有 34 个视频。提供了丰富的实践案例和任务，如 “Model 1” 和 “Task 1”，学员通过完成这些实践任务，能够将前面所学的知识和技能应用到实际项目中，从设计模型到生成工程图，完整地完成一个钣金设计项目，从而加深对知识的理解和掌握，提高实际操作能力。
