[中字] 基于 Creo Parametric 的线束从入门

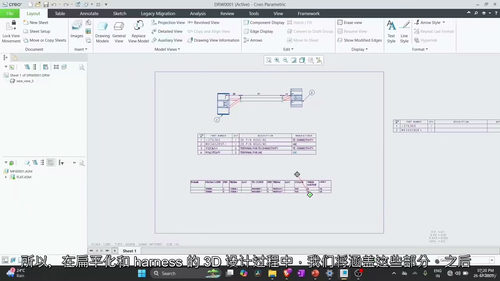

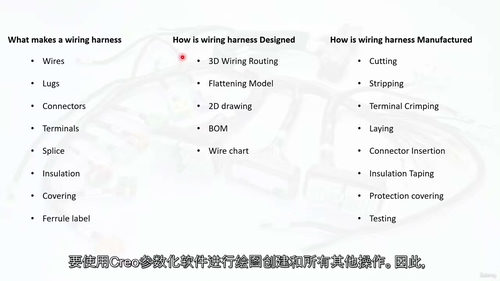

到精通（中文字幕英文视频教程） 各章节核心内容详解 （一）绪论：奠定线束认知基础 作为课程的开篇章节，“绪论” 模块聚焦于线束设计的基础理论知识，帮助学习者建立对 leps 线束的整体认知，明确学习目标与行业应用价值。本章节包含 3 个核心知识点，每个知识点均配套了高清教学视频与中文同步字幕，方便学习者理解与回顾。 线束入门导论：该部分通过视频讲解，从线束的定义、行业发展背景入手，介绍线束在不同领域（如汽车制造、电子设备、工业自动化等）的应用场景，让学习者直观了解线束的重要性。同时，视频还会梳理线束设计的行业标准与基本要求，为后续学习树立规范意识，帮助学习者初步建立 “什么是线束”“为什么要学习线束设计” 的认知框架。 线束的必要性解析：在明确线束基本概念后，课程进一步深入讲解 “为何需要线束”。视频内容结合实际案例，对比无规则布线与规范线束在设备运行稳定性、后期维护便利性、空间利用率等方面的差异，突出线束在减少信号干扰、降低安全隐患、提升产品集成度等方面的核心作用。通过真实场景分析，让学习者深刻理解线束设计对产品质量的关键影响，激发学习兴趣。 线束基本组件概述：这一部分是绪论的重点内容，视频将系统介绍线束的核心组成部分，包括导线、连接器、端子等基础元件，简要说明各组件的功能与在整个线束系统中的作用。同时，通过实物图片与简单示意图，帮助学习者快速识别不同组件的外观特征，为下一章节深入学习组件细节做好铺垫。 （二）线束组件认知：掌握核心元件特性 “线束组件认知” 是课程的核心理论章节，也是后续开展三维设计的基础。本章节通过 7 个知识点，结合视频讲解、中文字幕及配套 PDF 资料（如《Auto_100_Class_B.pdf》《Polycab 0.pdf》），全面解析线束各类组件的技术参数、类型划分、选型标准及应用场景，帮助学习者建立 “组件特性决定设计方案” 的专业思维。 导线基础：视频从导线的材质（如铜、铝）、导体结构（单股、多股）、绝缘层材料（PVC、PE）等基础特性入手，讲解导线的导电性能、耐温等级、耐老化性等关键参数，以及这些参数与线束应用场景（如高温环境、潮湿环境）的匹配关系。同时，结合 PDF 资料中的技术标准，让学习者了解导线选型的行业规范，避免因组件选型不当导致的设计问题。 导线类型与 datasheet 解读：在基础认知之上，本知识点进一步细分导线类型（如低压导线、高压导线、屏蔽导线），并重点讲解如何解读导线的 datasheet（技术数据表）。视频通过实际案例，演示如何从 datasheet 中获取导线的截面积、额定电流、绝缘层厚度、耐电压等关键信息，以及如何根据设计需求（如设备功率、布线空间）选择合适类型的导线。配套的 PDF 资料为学习者提供了真实的 datasheet 样本，方便课后练习解读，强化知识点记忆。 连接器详解：连接器作为线束中实现元件与元件、设备与设备之间可拆卸连接的核心组件，其可靠性直接影响线束的整体性能。视频从连接器的结构（如插头、插座、接触件）、类型（如圆形连接器、矩形连接器、防水连接器）、连接方式（如卡扣式、螺纹式）等方面展开讲解，同时分析不同类型连接器的适用场景（如汽车发动机舱的防水连接器、电子设备内部的微型连接器）。此外，课程还会介绍连接器的选型原则，如电流承载能力、插拔次数、环境适应性等，帮助学习者掌握连接器选型的核心逻辑。 接线端子（Lugs）：接线端子是实现导线与设备端子、导线与导线之间连接的关键元件，其连接可靠性对电流传输稳定性至关重要。视频讲解了接线端子的类型（如冷压端子、绝缘端子、裸端子）、材质（如铜端子、铜镀锡端子）、压接工艺要求等内容，同时演示如何根据导线截面积、连接方式（如螺栓连接、焊接）选择合适的接线端子。课程还会通过案例分析，说明不当选择或压接工艺不规范可能导致的问题（如接触电阻过大、发热烧毁），强化学习者的质量意识。 拼接端子（Splice terminals）：拼接端子主要用于实现多根导线之间的连接，其应用场景广泛但容易被忽视。视频介绍了拼接端子的类型（如绝缘拼接端子、非绝缘拼接端子、热缩式拼接端子）、适用导线数量与截面积范围，以及拼接端子的安装工艺（如压接工具选择、压接力度控制）。同时，课程还会强调拼接端子的绝缘保护要求，避免因绝缘不良导致的短路风险，帮助学习者全面掌握线束连接的细节要点。 线束包覆材料：线束包覆材料主要用于保护导线免受外部环境（如摩擦、冲击、化学腐蚀）的损伤，同时起到防干扰、防阻燃的作用。视频详细介绍了常见的包覆材料类型，如波纹管、编织管、缠绕带、热缩管等，分析不同材料的特性（如波纹管的耐冲击性、编织管的耐磨性、热缩管的绝缘性与密封性）及适用场景（如汽车底盘布线用的波纹管、电子设备内部的缠绕带）。此外，课程还会讲解包覆材料的选型原则，如根据布线环境温度、振动强度、空间大小选择合适的材料，确保线束的长期可靠性。 导线标识套圈（Wire Identification Ferrules）：在复杂线束系统中，导线标识套圈是实现线束后期维护、故障排查的关键元件。视频介绍了标识套圈的类型（如印字标识套圈、颜色编码标识套圈）、材质（如尼龙、PVC）及安装方式，讲解如何通过标识套圈清晰标注导线的用途（如 “电源正极”“信号传输线”）、编号等信息，确保线束布线规范、维护便捷。课程还会结合实际案例，演示标识套圈在复杂线束中的应用效果，让学习者理解标识设计对提升线束可维护性的重要意义。 （三）三维设计与绘图：Creo Parametric 实操实战 “三维设计与绘图” 是课程的核心实操章节，也是将理论知识转化为设计能力的关键环节。本章节依托 Creo Parametric 软件，通过 9 个知识点，结合视频讲解、中文字幕及配套三维模型文件（如.STP、.step 格式文件），从软件基础设置到最终工程图输出，全面演示线束三维设计的全流程，帮助学习者掌握从 “理论” 到 “实操” 的跨越，具备独立完成线束设计的实战能力。 线束创建前的基础设置：作为三维设计的开篇，本知识点聚焦于 Creo Parametric 软件的基础配置，确保软件环境满足线束设计需求。视频演示如何进行单位设置（如毫米、英寸）、图层管理（如导线层、连接器层、标注层）、基准面与基准轴创建等操作，同时讲解如何导入外部三维模型（如课程提供的.STP 格式连接器模型），为后续线束设计搭建基础框架。课程强调基础设置的规范性，避免因软件配置不当导致的设计误差或操作效率低下。 连接器装配：连接器装配是线束三维设计的第一步，也是确保线束与设备对接准确性的关键。视频通过实际案例，演示如何将导入的连接器模型与设备主体模型进行装配，包括约束类型选择（如重合约束、同轴约束、距离约束）、装配精度调整等操作。同时，课程还会讲解装配过程中常见问题的解决方法，如模型干涉检查、约束冲突处理等，帮助学习者掌握连接器装配的规范流程，确保装配后的模型符合实际安装需求。 连接器标识（Connector Designation）：在复杂线束设计中，连接器标识是实现设计文件与实际生产、维护对接的重要环节。视频讲解如何在 Creo Parametric 中为连接器添加标识信息，如编号、型号、用途等，同时演示如何通过软件功能（如注释工具、属性定义）将标识信息关联到工程图中，确保后续输出的 BOM 表、接线表能够准确反映连接器的相关信息。课程强调标识的唯一性与规范性，避免因标识混乱导致的生产失误或维护困难。 布线网络创建（Route Network Creation）：布线网络是线束三维设计的核心框架，决定了导线的走向与布局。视频演示如何在 Creo Parametric 中创建布线网络，包括定义布线节点（如连接器接口）、设置布线路径约束（如避开干涉区域、遵循设备结构）、创建布线骨架等操作。同时，课程还会讲解如何根据实际设计需求（如布线空间、信号干扰防护）优化布线网络，确保导线走向合理、空间利用率高，且满足信号传输的稳定性要求。 导线创建与布线（Wire Creation & Routing）：导线创建与布线是线束三维设计的核心操作，直接决定线束的实际形态与性能。视频通过分步演示，讲解如何在已创建的布线网络中创建导线，包括选择导线类型（根据前期学习的导线特性选型）、设置导线截面积、定义导线颜色等参数，以及如何通过软件的自动布线与手动调整功能，实现导线的精准布线。同时，课程还会介绍布线过程中的干涉检查方法，确保导线与设备其他部件无碰撞、无挤压，避免因布线不当导致的安全隐患。 线束展平处理（Flattening process for wire harness）：线束展平是将三维线束模型转化为二维展开图的关键步骤，也是后续生产制造的重要依据。视频演示如何在 Creo Parametric 中进行线束展平操作，包括设置展平基准、调整展平精度、处理展平过程中的导线交叉问题等。同时，课程还会讲解展平图的优化方法，如调整导线间距、标注关键尺寸（如导线长度、分支角度），确保展平图能够准确指导实际线束的制作，减少生产误差。 工程图、BOM 表与接线表创建（Drawing, BOM, Wirelist creation）：工程图、BOM 表（物料清单）与接线表是线束设计成果输出的核心文件，直接对接生产与采购环节。视频通过实际案例，演示如何从三维线束模型导出工程图，包括设置图纸格式、添加视图（如主视图、俯视图、局部放大图）、标注尺寸与技术要求等操作；同时，讲解如何通过软件功能自动生成 BOM 表，确保 BOM 表中的物料名称、型号、数量与设计模型一致；此外，还会演示接线表的创建方法，清晰标注每根导线的两端连接对象（如连接器编号、端子编号）、导线类型、颜色等信息，为生产接线提供明确指导。 导线插入视图与图纸注释（Wire insertion view & drawing notes）：导线插入视图与图纸注释是提升工程图可读性与生产指导性的重要补充。视频讲解如何创建导线插入视图，直观展示导线在连接器中的插入位置与顺序；同时，演示如何添加图纸注释，如技术要求（如压接工艺标准、绝缘处理要求）、检验标准（如导通测试要求、外观检查标准）等，确保生产人员能够准确理解设计意图，严格按照图纸要求进行线束制作。 标注与资源（Annotation & Resources）：本知识点是三维设计章节的收尾，主要讲解工程图的最终标注优化与学习资源利用。视频介绍如何对工程图中的尺寸、公差、注释进行规范标注，确保图纸符合行业标准与企业规范；同时，课程还会分享课程配套的学习资源（如三维模型文件、PDF 技术资料）的使用方法，鼓励学习者课后通过练习巩固知识点，如重新设计简单线束、修改现有模型参数等，进一步提升实操能力。 三、课程学习价值 《基于 Creo Parametric 的线束从入门到精通》课程通过 “理论 + 实操” 的双轨教学模式，不仅帮助学习者系统掌握线束设计的基础理论与核心组件知识，更依托 Creo Parametric 软件实现了设计技能的实战落地。无论是零基础的新手，还是有一定经验但希望提升三维设计能力的工程师，都能通过本课程获得以下价值： 知识体系化：课程打破了线束知识的碎片化壁垒，从基础概念到组件特性，再到三维设计全流程，构建了完整的学习体系，帮助学习者建立专业的知识框架，避免 “只会操作、不懂原理” 的问题。 技能实战化：依托 Creo Parametric 软件的实操演示，学习者能够同步跟随视频进行操作练习，快速掌握线束三维设计的关键步骤与技巧，课后结合配套资源进一步巩固，实现 “学完就能用” 的目标。 行业适配性：课程内容紧密结合行业实际需求，无论是组件选型、规范设计，还是工程图输出，均参考行业标准与企业实际应用场景，确保
