[中字] MATLAB Simulink 整流电路实战指南（

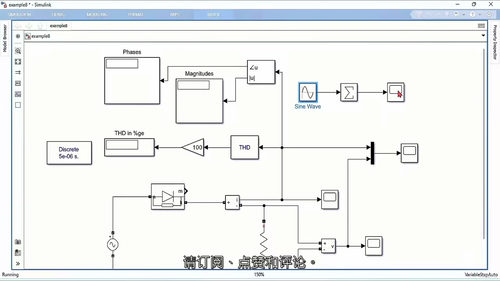

中文字幕英文视频教程） 本课程打破传统理论教学的局限，采用 “理论 + 仿真 + 实战” 的教学模式，将抽象的整流电路原理与直观的 Simulink 仿真操作相结合。每一个知识点都配套对应的仿真案例和实操指导，让学习者能够边学边练，在实践中加深对理论知识的理解，同时熟练掌握 Simulink 软件在整流电路分析与设计中的应用技巧。课程内容按照由浅入深、循序渐进的逻辑编排，从单相不可控整流电路入手，逐步过渡到项目实战、FFT 分析，最后深入三相整流电路，符合学习者的认知规律，确保不同基础的学习者都能跟上课程节奏，高效掌握所学内容。 二、课程模块详细解读 （一）单相不可控整流电路模块 单相不可控整流电路是整流技术的基础，也是后续复杂整流电路学习的重要铺垫。本模块围绕单相不可控整流电路的工作原理、仿真实现及关键参数测量展开，共包含 7 个学习单元，每个单元都配备了对应的视频讲解、中文字幕文件和 Simulink 仿真示例文件（.slx），全方位助力学习者掌握相关知识。 在 “单相不可控整流电路简介” 单元中，视频通过清晰的动画演示和通俗的语言讲解，系统介绍了单相不可控整流电路的基本结构、工作特点和应用场景，帮助学习者建立对该类电路的整体认知。配套的中文字幕文件，方便学习者在观看视频时精准理解关键知识点，即使在嘈杂环境下也能高效学习。 “半波二极管整流电路仿真及关键测量（A、B 两部分）” 单元，是本模块的重点内容之一。课程详细讲解了如何在 Simulink 环境中搭建半波二极管整流电路的仿真模型，包括电源模块、二极管模块、负载模块等的选型与参数设置。同时，指导学习者如何利用 Simulink 中的测量工具，对电路中的电压、电流等关键物理量进行实时测量和数据记录。通过两个不同侧重点的仿真案例（example2.slx、example3.slx），学习者可以深入了解半波整流电路在不同负载条件下的工作特性，如电阻负载、电阻电感负载时的输出电压波形、电流波形变化规律。 “瞬时功率、平均功率、视在功率测量及功率因数计算” 单元，聚焦整流电路的功率分析。课程结合 example4.slx 仿真模型，详细阐述了各类功率的定义、物理意义及计算方法，以及功率因数的概念和影响因素。通过实操演示，学习者将掌握如何在 Simulink 中搭建功率测量模块，实时监测电路的功率变化情况，并根据测量数据计算功率因数，为后续电路性能优化提供数据支持。 “串联 RL 电路功率因数测量及与非线性电路的差异分析” 单元，通过 example5.slx 仿真模型，对比分析了线性串联 RL 电路与非线性整流电路在功率因数方面的差异。课程深入讲解了非线性电路中谐波对功率因数的影响，帮助学习者理解不同电路特性下功率因数变化的本质原因，为实际工程中提高电路功率因数、降低电能损耗提供理论依据。 “续流二极管的保护作用” 单元，结合 example6.slx 仿真模型，生动展示了续流二极管在整流电路中的工作原理和保护机制。课程通过对比有无续流二极管时电路的工作状态，如负载两端电压、电流的变化情况，让学习者直观认识到续流二极管在防止负载电压反向、保护电路元件、改善电路工作性能等方面的重要作用，掌握续流二极管的选型和应用方法。 “全波桥式整流电路整流比测量” 单元，以 example7.slx 仿真模型为基础，详细介绍了全波桥式整流电路的结构特点和工作原理，以及整流比的定义和测量方法。课程指导学习者通过仿真实验，测量不同输入条件下全波桥式整流电路的整流比，分析输入电压、负载参数等因素对整流比的影响，进一步加深对全波整流电路性能的理解。 （二）项目实战模块（12V 电池设计与仿真） 项目实战是检验学习成果、提升工程实践能力的重要环节。本模块以 “12V 电池设计与仿真及实际应用考量” 为主题，通过一个完整的工程项目，将前面所学的单相整流电路知识应用到实际产品设计中。 课程围绕 1 - Designing and Simulating a 12V Battery Practical Considerations Explained.mp4 视频和 Project1.slx 仿真模型展开，详细讲解了 12V 电池设计过程中的关键技术要点和实际应用考量因素。从整流电路的选型（如采用全波桥式整流电路以提高整流效率）、电路参数的计算（如变压器变比、滤波电容容量的确定），到电池充电控制策略的设计，再到电路安全性和可靠性的分析，课程都进行了全面且深入的阐述。 在仿真实操部分，学习者将跟随课程指导，利用 Simulink 搭建 12V 电池充电系统的完整仿真模型，包括整流模块、滤波模块、充电控制模块等。通过仿真实验，模拟不同工况下电池的充电过程，如恒流充电阶段、恒压充电阶段的电路工作状态，测量充电电流、充电电压、电池容量等关键参数，分析电路设计是否满足实际应用需求。同时，课程还针对实际应用中可能遇到的问题，如电网电压波动、负载变化对充电系统的影响，提出了相应的解决方案，帮助学习者培养工程思维，提高解决实际问题的能力。 （三）FFT 分析模块 在电力电子电路中，谐波是影响电路性能和电能质量的重要因素。FFT（快速傅里叶变换）分析作为一种有效的谐波分析工具，能够快速、准确地提取电流、电压波形中的谐波成分，为电路性能优化和电能质量改善提供重要依据。本模块聚焦 FFT 分析在整流电路中的应用，帮助学习者掌握谐波频谱分析和总谐波畸变率（THD）计算的方法。 课程结合 1 - Obtain the harmonic spectrum of the current waveform and calculate the THD.mp4 视频和 example8.slx 仿真模型，详细讲解了 FFT 分析的基本原理和在 Simulink 中的实现方法。首先，课程介绍了谐波的产生原因，特别是整流电路中非线性元件（如二极管）导致的电流、电压波形畸变现象。然后，指导学习者如何在 Simulink 中添加 FFT 分析模块，设置合适的分析参数（如采样频率、分析点数等），对整流电路的电流波形进行谐波频谱分析。 通过仿真实验，学习者将直观看到电流波形的谐波组成，如基波、3 次谐波、5 次谐波等的幅值和相位信息。同时，课程还详细讲解了总谐波畸变率（THD）的定义和计算方法，指导学习者根据 FFT 分析结果计算电流波形的 THD 值，并根据 THD 值评估整流电路的电能质量。课程还深入分析了不同整流电路拓扑结构、负载参数对谐波含量和 THD 值的影响，为学习者优化整流电路设计、降低谐波污染提供了切实可行的方法。 （四）三相整流电路模块 三相整流电路由于具有输出功率大、输出电压纹波小、效率高等优点，在中大功率电力电子设备中得到了广泛应用，如工业变频器、大功率直流电源等。本模块作为课程的进阶内容，系统讲解三相全波桥式整流电路的仿真实现、性能参数测量与分析，帮助学习者掌握三相整流电路的核心技术。 “三相全波桥式整流电路 Simulink 仿真” 单元，结合 1 - Simulation of a three phase, full-wave bridge rectifier in Simulink Matlab.mp4 视频和 Example10.slx 仿真模型，详细介绍了三相全波桥式整流电路的结构组成、工作原理和仿真模型搭建方法。课程从三相交流电源的建模、二极管整流桥的设计，到负载电路的参数设置，都进行了 step - by - step 的指导。通过仿真演示，学习者可以清晰观察到三相整流电路在不同时刻二极管的导通规律、输出电压和电流的波形特点，深入理解三相整流电路的工作机制。 “三相整流电路功率因数、效率及二极管导通损耗测量” 单元，是本模块的重点和难点。课程围绕 2 - Measurement of PF, efficiency and diode conduction loss in 3 - phase rectifier.mp4 视频和 Example11.slx 仿真模型，详细讲解了三相整流电路关键性能参数的测量方法。在功率因数测量方面，课程介绍了基于有功功率和视在功率计算功率因数的方法，以及如何在 Simulink 中搭建功率测量模块实现实时测量；在效率计算方面，指导学习者通过测量输入功率和输出功率，计算电路的转换效率，并分析影响效率的主要因素；在二极管导通损耗测量方面，课程深入讲解了二极管导通压降与导通电流的关系，以及如何通过仿真数据计算二极管的导通损耗。 通过本模块的学习，学习者不仅能够掌握三相整流电路的仿真与分析方法，还能深入理解电路性能参数之间的内在联系，为后续从事中大功率电力电子设备的设计、调试和优化工作提供有力支持。 三、课程学习价值与适用人群 （一）学习价值 理论与实践深度融合：课程将整流电路的理论知识与 Simulink 仿真实操紧密结合，让学习者在掌握理论的同时，具备解决实际工程问题的能力，避免 “纸上谈兵”。 技能实用性强：MATLAB Simulink 是电力电子领域广泛应用的仿真软件，课程所教授的仿真技能和电路分析方法，可直接应用于实际工作和项目开发中，帮助学习者快速适应工作需求。 覆盖关键知识点：课程涵盖了单相不可控整流电路、三相整流电路、FFT 谐波分析、项目实战等关键内容，形成了完整的知识体系，满足学习者从基础入门到进阶提升的学习需求。 培养工程思维：通过项目实战和实际应用考量分析，引导学习者从工程实际出发，思考电路设计的合理性、安全性和可靠性，培养严谨的工程思维和问题解决能力。 （二）适用人群 电力电子相关专业学生：包括电气工程及其自动化、电力系统及其自动化、新能源科学与工程等专业的本科生和研究生，可通过本课程加深对整流电路理论知识的理解，提升仿真实践能力，为课程设计、毕业设计和未来就业奠定基础。 电力电子领域工程师：从事开关电源设计、新能源发电系统研发、工业传动控制等工作的工程师，可通过本课程学习先进的整流电路仿真与分析方法，优化电路设计，提高产品性能和可靠性。 电子电气领域爱好者：对电力电子技术、整流电路设计感兴趣的电子电气爱好者，可通过本课程系统学习相关知识，开启电力电子领域的学习之旅，为后续深入研究打下基础。 四、学习建议与收获 为帮助学习者更好地完成本课程学习，建议按照课程模块顺序逐步学习，每学习一个单元后，及时进行 Simulink 仿真实操，通过反复练习巩固所学知识。同时，在学习过程中，要注重思考不同电路拓扑结构、参数设置对电路性能的影响，培养独立分析问题和解决问题的能力。 通过本课程的系统学习，学习者将获得以下收获：熟练掌握 MATLAB Simulink 软件的基本操作和在整流电路仿真中的应用技巧；深入理解单相不可控整流电路、三相全波桥式整流电路的工作原理和性能特点；掌握整流电路关键参数（如功率因数、效率、THD 值、二极管导通损耗等）的测量与分析方法；具备独立设计、仿真和优化简单整流电路系统的能力；培养工程实践思维，能够运用所学知识解决实际工程中的相关问题，为在电力电子领域的职业发展和技术创新提供有力支撑。
