资源介绍
中文字幕)
视频数量：51个
总时长：3小时34分
课程介绍：
Siemens NX 1847 高级草图设计训练
做机械设计的朋友应该都有过这种体验：明明脑子里想得很清楚，但到NX里画草图的时候，不是曲线衔接不顺畅，就是约束设置不对导致后面建模出问题。特别是碰到复杂零件，那种草图画了半天却总觉得哪里不对劲的感觉，懂的都懂。
说到底，这些都是因为基础没打扎实，草图设计能力还停留在“能画出来”的阶段，而不是“画得漂亮、画得高效”的阶段。
这门课程就是来解决这个问题的。51集视频，三个半小时的纯干货内容，专门讲NX 1847里的高级草图设计技术。课程配套了几十个练习文件，每一个知识点都配有实际的模型数据，让你可以边看边跟着操作。
第一章先带你熟悉一下学习环境和准备工作。课程会教你如何创建、编辑、导出和导入角色文件（Role），把那些用顺手的界面设置保存下来，换电脑或者重装软件的时候一键导入就能恢复原样。这个小技巧看似不起眼，但用习惯了之后效率提升非常明显。

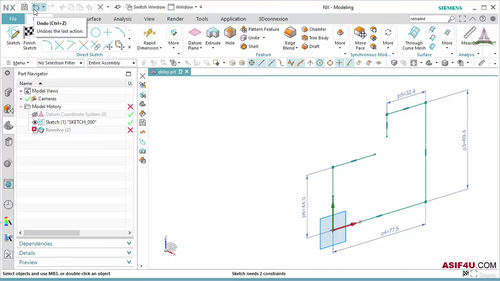

第二章讲草图管理，这是很多人平时不太重视但其实特别实用的部分。你会学到如何手动定义草图平面和坐标系，如何利用“ON PATH”功能让草图平面跟随曲线自动调整，这两个方法配合使用能省掉大量重新定位的时间。课程还专门讲了Reattach工具的用法，当你想把已经画好的草图挪到别的平面上时，这个工具能帮你快速完成重定义，不用重新画。导出、导入和重命名草图的功能在团队协作的时候特别有用，而Sketch Emphasis这个功能则能帮你把复杂的草图暂时“简化”，只显示你需要关注的那些曲线，模型更新延迟功能则让你在修改草图的时候不用等它每次都实时刷新，提升操作流畅度。

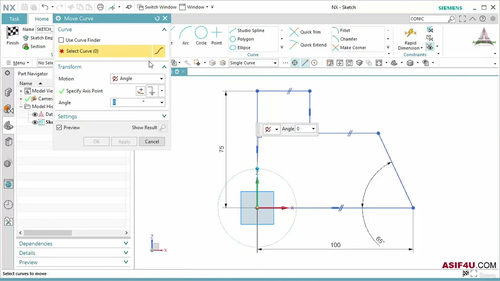

第三章进入曲线创建的核心内容。你会学到派生线的用法，这是一种特殊的参考线，创建后不影响原有的几何约束体系。二次曲线（Conic）工具能让你通过控制参数画出精确的抛物线、双曲线等曲线。交线、投影曲线这些基础但重要的工具你会系统地学一遍。更重要的是，Direct Edit系列工具在这里占了很大篇幅：移动曲线、曲线查找器、偏置移动、缩放、删除，这些编辑功能在实战中使用频率极高。另外还有一个容易被忽视但很有用的功能——动画尺寸显示和备选方案查看，它能让你直观地看到某个尺寸改变后草图会怎么变化。

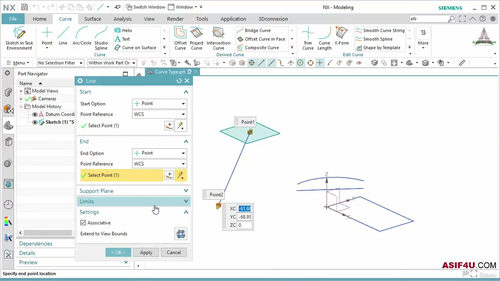

第四章开始讲3D空间里的曲线。你会学到曲线类型分析、点和点集的创建方法、空间中的直线和圆弧如何画。这部分还涉及文本几何和压印标记文本功能，这两个在产品铭牌或者特殊标记处理时经常用到。
第五章是3D高级曲线，内容一下子深了不少。样条曲线的创建方法会讲到多种模式，特别是通过平面创建样条的技术。螺旋线（Helix）是做螺纹、弹簧、缠绕类零件的必备技能，课程不仅教你标准螺旋线，还教你怎么自定义形状的螺旋线。圆锥曲线这块除了常规创建方法外，还有一个很硬核的内容——用方程精确控制圆锥曲线，这对于做非标准曲线设计的工程师来说很有价值。
第六章和第七章把派生曲线分成基础和高级两个层次讲。基础部分覆盖了偏移曲线、投影曲线、交线曲线、桥接曲线、复合曲线、镜像缩放曲线、圆形混合曲线这些常见工具。高级部分则涉及投影组合曲线、截面曲线、包络展开曲线、3D偏移曲线、等参量曲线、等斜率曲线和外部虚曲线，这些在复杂曲面建模和特殊几何处理时经常会用到。
第八章是曲线编辑，专门讲3D空间里的修剪、延伸和分割操作。学完这章，你在处理各种不规则曲线的时候就不会手足无措了。
整个课程学下来，你会对NX的草图设计体系有一个完整的认识。不只是知道有哪些工具，更重要的是知道在什么场景下用什么工具、怎么用才能效率最高、质量最好。不管是复杂的机械零件还是精密的模具设计，有了这些底子，你画草图的时候心里会踏实很多。
