资源介绍
文视频教程）
在当今数字化时代，芯片作为各种电子设备的核心部件，其质量和性能的可靠性至关重要。而芯片测试作为确保芯片质量的关键环节，在超大规模集成电路（VLSI）的生产流程中占据着举足轻重的地位。《VLSI DFT Basics - From Industry Perspective》这一课程，从行业视角出发，全面且深入地阐述了 VLSI 可测性设计（DFT）的基础知识，对于想要深入了解芯片测试领域的学习者来说，是一门极具价值的课程。它犹如一把钥匙，为我们打开芯片测试知识宝库的大门，帮助我们系统地掌握相关理论与实践方法，无论是对于芯片设计、制造企业的工程师，还是高校相关专业的学生，都能从中获取到丰富且实用的专业知识，为未来的职业发展或学术研究打下坚实的基础。
二、课程核心板块
（一）引言开篇
课程的开篇 “Introduction” 部分，就像是一场知识之旅的起点。它为学习者揭开了 VLSI DFT 的神秘面纱，初步介绍了超大规模集成电路可测性设计的基本概念和在整个芯片产业中的关键地位，帮助学习者对后续课程内容形成一个初步的框架认知，引导学习者逐步深入到课程的专业知识体系中。
（二）测试目的深度剖析

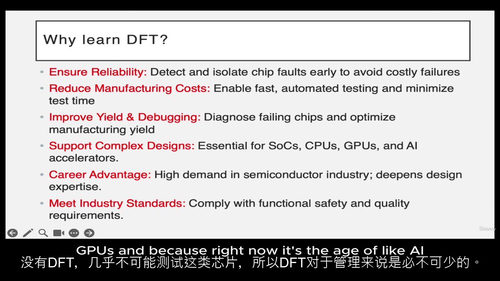

测试目的（Why）：在 “The Purpose of Testing” 板块中，深入探讨了芯片测试在行业中不可或缺的原因。芯片从设计到最终应用，需要经过复杂的制造流程，而测试是保障芯片质量的关键防线。通过有效的测试，可以在早期发现芯片中潜在的缺陷和问题，避免将有问题的芯片投入市场，从而保障整个电子系统的稳定性和可靠性，降低因芯片故障导致的产品召回、维修等成本，提升企业的市场竞争力。例如，在智能手机芯片的生产中，严格的测试能够确保芯片在长时间运行、多种复杂环境下都能稳定工作，为用户提供流畅的使用体验。
测试类型（Types of Testing）：课程详细介绍了多种测试类型，如功能测试、性能测试、可靠性测试等。功能测试主要验证芯片是否能按照设计要求正常执行各项功能，确保芯片的逻辑正确性；性能测试则关注芯片在不同负载和环境条件下的性能表现，如运行速度、功耗等；可靠性测试评估芯片在长期使用过程中的稳定性和耐用性，包括高温、高湿、高电压等极端环境下的测试。这些不同类型的测试在芯片生产流程的不同阶段发挥着关键作用，从晶圆制造完成后的初步筛选，到封装后的全面验证，再到系统级测试，全方位保障芯片质量。
（三）测试目标精准定位
制造缺陷（Manufacturing Defects）：在芯片制造过程中，由于工艺的复杂性和高精度要求，不可避免地会出现各种制造缺陷。如材料缺陷，可能由于晶圆生长过程中的温度控制不当，导致晶粒度不均匀，影响芯片的电性能；结构缺陷，像掩模剥离或成膜不完整等问题，会导致芯片中的结构不完整，进而影响芯片功能；工艺偏差，光刻、刻蚀等工艺步骤中的微小偏差，都可能使芯片的实际性能与设计目标产生偏差。这些缺陷如果不能被及时检测出来，将会对芯片的性能和稳定性造成严重影响，导致芯片在使用过程中出现故障。
故障建模与类型（Fault Modeling and Types）：为了更好地检测和分析芯片中的故障，课程介绍了多种故障模型。例如，Stuck - at Fault Model（固定故障模型），假设芯片中的某个节点固定为逻辑 0 或逻辑 1，通过特定的测试向量来检测这种故障；Transition Fault Model（跳变故障模型），关注信号在跳变过程中的延迟或错误，用于检测芯片中信号传输的异常情况。此外，还有 IDDQ Fault Model（静态电流故障模型）、Path Delay Fault Model（路径延迟故障模型）、Cell - Aware Fault Model（单元感知故障模型）等。不同的故障模型适用于不同类型的故障检测，工程师可以根据芯片的设计特点和可能出现的故障类型，选择合适的故障模型进行测试和分析。
（四）测试方法基础解读
测试方法基础（Introduction of Basics of Testing Methods）：“Introduction of Basics of Testing Methods” 部分是整个测试方法体系的基石，它介绍了芯片测试方法的基本概念、原理和分类，让学习者了解到测试方法在芯片质量保障中的核心作用，为后续学习具体的测试技术和流程打下坚实的理论基础。
芯片构建模块与测试（Building Blocks of Chip & Specific Testing）：芯片由多个基本构建模块组成，针对不同的模块，有相应的测试方法。Memory BIST（MBIST，内存内建自测试），主要用于测试芯片中的内存模块，通过在内存中内置测试逻辑，能够快速有效地检测内存中的故障，提高测试效率；Boundary Scan Diagnosis（BSD，边界扫描诊断），利用芯片边界引脚上的扫描链，实现对芯片内部电路连接性和功能的测试，方便在系统级测试中定位故障；SCAN（扫描测试），通过将芯片中的寄存器连接成扫描链，能够对芯片的内部状态进行观察和控制，便于检测芯片中的各种故障。此外，课程还介绍了针对 Analog IPs（模拟知识产权模块）的测试方法，由于模拟电路的特性与数字电路不同，其测试方法也更加复杂，需要综合考虑信号的幅度、频率、相位等多个参数。
（五）工业应用 DFT 实现流程
工业常用 DFT 实现流程（Basic DFT Implementation Flows used in Industry）：在工业生产中，为了提高芯片测试的效率和准确性，采用了一系列标准化的 DFT 实现流程。如基本的 SCAN 插入流程，通过在设计阶段将扫描链插入到芯片中，使得在测试时能够方便地对芯片内部的逻辑进行测试；MBIST 插入流程，针对内存模块进行内建自测试逻辑的添加，提高内存测试的自动化程度和覆盖率；BSD 插入流程，实现边界扫描诊断逻辑的集成，便于在系统级测试中对芯片进行故障诊断。这些流程的优化和完善，大大提高了芯片测试的效率和质量，降低了测试成本。
不同工具在 DFT 中的应用（Different Tools Usage in DFT）：在 DFT 流程中，使用了多种专业工具来辅助完成各项任务。例如，逻辑综合工具用于将芯片的高层次描述转化为门级网表；布局布线工具负责将门级网表中的逻辑单元进行合理布局和布线，以满足芯片的性能和面积要求；测试向量生成工具则根据故障模型和测试需求，生成用于测试芯片的测试向量。不同的工具在 DFT 流程中各司其职，相互配合，共同确保芯片测试的顺利进行。
三、课程总结升华
（一）课程总结（Conclusion）
在 “Conclusion” 部分，课程对前面所学习的内容进行了全面且精炼的回顾与总结。它就像是一个知识的收纳盒，将从测试目的、测试目标、测试方法到工业应用 DFT 实现流程等各个板块的重点内容，重新梳理整合，帮助学习者再次巩固对 VLSI DFT 基础知识的理解，确保学习者对整个课程的知识体系有一个清晰、完整的把握，为学习者在芯片测试领域的学习和实践画上一个阶段性的圆满句号 ，让学习者能够将所学知识融会贯通，更好地应用到实际工作或进一步的学习中。
（二）课程价值与展望

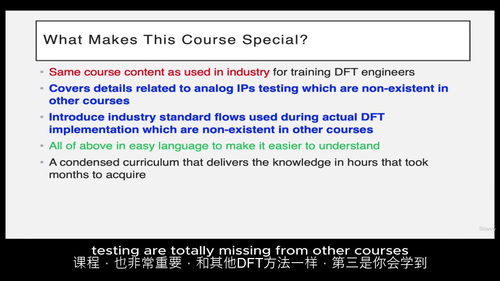

这门课程具有极高的价值。对于芯片测试领域的初学者而言，它是入门的基石，系统地介绍了超大规模集成电路可测性设计的基础知识，帮助学习者搭建起专业知识的框架，快速进入芯片测试领域的学习轨道；对于有一定经验的工程师来说，课程中从行业视角出发的内容，提供了更深入、全面的知识和实践经验，有助于他们拓宽技术视野，提升解决实际问题的能力，为职业生涯的发展注入新的动力。从行业发展的角度来看，课程内容紧跟行业需求，为培养更多优秀的芯片测试人才奠定了基础，推动整个芯片测试行业的技术进步和创新发展。
展望未来，随着科技的不断进步，芯片测试技术也将迎来更多的发展机遇和挑战。一方面，随着芯片制造工艺的不断演进，如从传统的二维平面集成向晶体管级三维集成发展，对测试技术的精度、效率和复杂度提出了更高的要求，未来的测试技术需要更加智能化、自动化，以适应先进制程芯片的测试需求；另一方面，随着人工智能、大数据等新兴技术与芯片测试领域的不断融合，将为芯片测试带来新的思路和方法，例如利用人工智能算法优化测试向量生成，提高测试效率和故障覆盖率，借助大数据分析对测试数据进行深度挖掘，提前发现潜在的芯片质量问题。这门课程为学习者打开了芯片测试知识的大门，希望学习者能够以课程为起点，持续关注行业动态，不断深入研究和探索，为芯片测试技术的发展贡献自己的力量。
