课程介绍：
点阵LED显示与PIC单片机接口
你有没有在街上见过那种滚动显示文字的电子广告牌？地铁站里提醒你下一站到哪里的显示屏？或者商场橱窗里闪烁的彩色图案？这些看起来很酷炫的显示设备，其实核心就是点阵LED显示屏。看起来复杂，但只要弄清楚原理，你自己也能做出来。
这门课就是手把手教你用PIC单片机控制点阵LED显示屏。从最基础的概念讲起，一步步带你动手实践，最终你能自己编写程序，让点阵显示任意文字，甚至做出滚动效果。
先说说硬件准备。课程会用到5乘7的点阵显示屏，这种规格是最常见的，也是学习入门的好选择。连接的时候需要一些330欧姆或220欧姆的限流电阻，保护LED不被烧坏。还需要一个叫做74HC595的移位寄存器芯片，它的作用是扩展单片机的输出端口，免得单片机直接从IO口吸取太大电流导致发热甚至损坏。这些元件加起来成本很低，但却是理解硬件接口的关键。
很多人在学习单片机的时候，习惯直接在仿真软件里连线，觉得反正能跑通就行。但仿真毕竟是理想环境，真实世界里缺少那些保护电阻和缓冲芯片，电路分分钟出问题。课程会特别强调这一点，告诉你仿真环境里的连接方式和实际电路有什么区别，为什么必须加上那些看似多余的元件。这种经验教训比单纯看原理图有用得多。
学完基本概念之后，课程安排了四个实践环节，每个环节都有明确的练习目标。
第一部分教你点亮一个LED。你可能会想，点亮一个LED有什么难的？但这里的难点在于理解行和列的扫描原理。点阵显示屏里的64个LED并不是独立控制的，而是通过行列矩阵的方式组织起来。8行8列交叉排列，每选中一行再加上选中的那一列，交叉点的LED就会亮。要点亮某一个特定的LED，你需要先给对应的行高电平，再让对应的列低电平。听起来有点绕，但动手做过一次就明白了。课程会提供完整的原理图和代码，照着做就能看到结果。
第二部分开始显示一个字母。从点亮单个LED到显示完整的字符，中间需要理解字符的点阵数据。每个字母在显示屏上其实就是一个像素阵列，比如字母A可能是7列像素，你需要告诉单片机每一列哪些行应该亮、哪些应该灭。课程会用实际的代码演示如何定义这些数据。
第三部分更进一步，同时显示两个字母。A和B放在一起怎么实现？这个部分会讲到扫描显示的原理，意思是虽然所有字母看起来同时显示，但实际上单片机是快速轮流点亮每一列，人眼因为视觉暂留效应看起来就是稳定的。这个概念理解透了，后面做滚动效果就轻松了。
第四部分是整门课的亮点：实现文字滚动效果。想象一下让你的名字在点阵屏上从右往左滑过去，是不是挺有成就感的？这需要动态更新显示数据，配合合适的延时，让每一帧画面按顺序切换。课程会给出完整的代码框架，告诉你字母的点阵数据怎么用C语言定义，这样你可以轻松改成显示自己的名字或者其他任何文字。

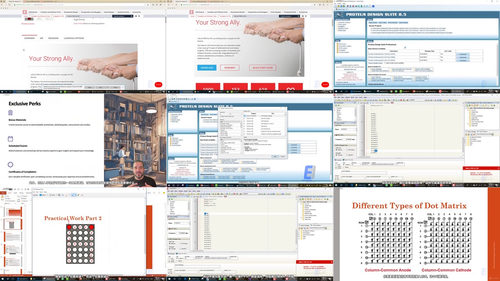

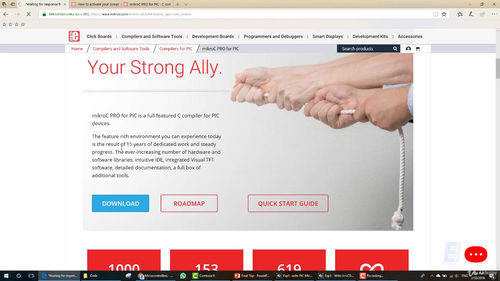

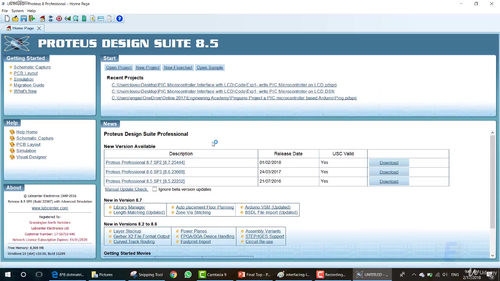

软件工具方面，课程会演示如何安装MikroC Pro for PIC，这是编写PIC程序的主流开发环境。还有Proteus仿真软件，不用买硬件也能在电脑上跑电路模拟。这两个工具都是免费的或者是学习版，课程会给出具体的下载和安装步骤。
整个课程两小时，内容紧凑，每个章节都有小结和配套的阅读材料。章节末尾的实践测试能帮你巩固学到的知识点。
学完这门课，你不只是学会点亮一个LED，而是真正理解了点阵显示的工作原理，掌握了单片机与外设接口的实战技巧。滚动显示练熟了之后，你可以尝试显示数字、符号，甚至自己设计图案。更重要的是，这种调试硬件的思路可以迁移到其他单片机项目上。
适合学习这门课的人：已经具备C语言基础，了解过单片机基本概念，想要通过动手项目加深理解的同学。课程假设你有一些编程经验，但不需要你已经是单片机老手。跟着课程节奏走，每一步都动手做，两小时足够让你从门外汉变成能独立实现点阵显示的开发者。
