资源介绍
视频数量：31个
总时长：3小时44分
课程介绍：
电力系统仿真从入门到实战
搞电力系统仿真的人都知道，PSS?E这款软件在行业里的地位有多重要。不管是做电网规划、项目设计，还是运行分析，它都是离不开手的工具。但问题是，这软件上手不容易，买回来的说明书厚厚一本全是英文，看两眼就犯困；网上找的教程东一块西一块，零零碎碎不成体系。想系统学一遍，还真找不到合适的地方。
这门课就是来解决这个问题的。老师带着你从零开始，一步步把PSS?E的各个环节都摸清楚，最后你不仅能独立做潮流计算、故障分析、动态稳定仿真，还能用Python写脚本把重复性的工作自动化。

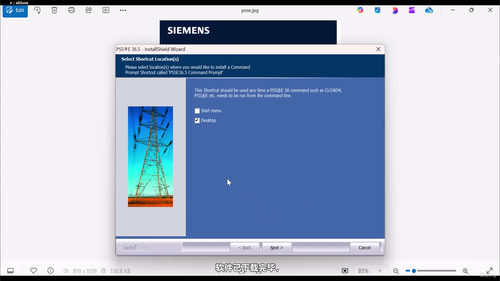

课程开头先让你搞清楚PSS?E是什么，跟PSCAD、Digsilent这些同类软件比起来，它的优势在哪里，适用什么场景。然后手把手教你怎么安装软件、熟悉主界面。界面上的按钮、菜单、参数填写区，各自都是干什么用的，一开始就弄清楚，后面操作起来才不会懵。
接下来进入实战环节，用一个三母线的简单电网入手。老师先带你画单线图，把发电机、母线、输电线路、负荷一个个摆到界面上。这一步看似简单，其实是整个仿真的基础——单线图画得对不对，直接决定后面的计算结果准不准。画完之后，把每条线路的参数、母线的电压等级、发电机的出力、负荷的大小一一输入进去。参数填好了，软件会把它存成SAV文件，下次打开直接调用，不用重来。
有了这个三母线模型，就正式开始潮流计算的学习。潮流计算是电力系统分析最基本也最重要的内容，说白了就是算清楚电网在稳态运行时，各个节点的电压是多少、功率怎么流动、系统的损耗有多大。课程依次教三种主流算法：高斯-塞德尔法、牛顿-拉夫森法、快速解耦法。每种方法都有对应的理论讲解和实际演示，告诉你在软件里怎么操作、怎么设置收敛参数、怎么查看结果。三种方法各有特点，高斯-塞德尔简单但收敛慢，牛顿-拉夫森快但计算量大，快速解耦在精度和效率之间取了平衡，你学完就知道什么情况下该选哪种。
学完三母线系统，再来一个更复杂的九母线电网。九母线系统是IEEE的标准测试案例，现实中遇到的电网规模跟这个差不多。画单线图、导入参数、做潮流计算，一套流程走下来，你对软件的操作就熟练了。老师还会教你怎么美化单线图，调整字体颜色、添加标注，让输出的图纸看起来专业。

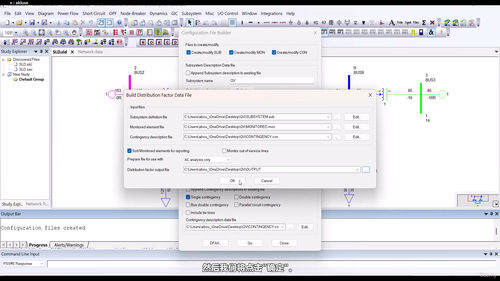

潮流计算跑通了，接下来学习一个很实用的功能——故障分析，或者说应急分析。课程专门讲了费拉尼效应，这是长距离输电时电压升高的问题，理解了它就知道为什么远端电压有时比首端还高。然后是N-0和N-1故障分析，N-0就是正常工况下系统能不能稳定运行，N-1则是假设任意一条线路或一台变压器突然退出，系统还能不能撑住。这两个概念是做电网可靠性评估必须掌握的，也是电力公司做运行方式安排的基本准则。
动态稳定分析是课程里的难点，但老师拆解得很清楚。课程分成四部分，从基本原理讲起，逐步深入到发电机励磁系统、调速系统的建模，再到如何设置仿真时间、如何分析结果。动态稳定仿真的目的是看系统在受到扰动后，能不能恢复到原来的运行状态，或者稳定到新的状态。这个在新能源大规模并网之后特别重要，因为风电光伏的波动性会对电网稳定性产生直接影响。
PV分析和QV分析是电压稳定的两个重要工具。PV曲线反映的是负荷增长过程中电压的变化趋势，能告诉你系统离电压崩溃还有多远；QV曲线反映的是无功功率和电压的关系，帮助你判断某个节点需要多少无功补偿。这两个分析方法在配电网规划、输电网改造中经常用到。
最后一部分是Python脚本自动化。这个太实用了。你如果做过批量仿真就知道，每次改参数、跑仿真、导出结果，全是重复劳动。学会用Python调用PSS?E的API，批量修改线路参数、断开或接入设备、自动化运行仿真脚本，效率能提升好几倍。课程通过两个具体例子教你上手：一个是修改支路参数，一个是断开系统组件，跟着做一遍就能理解脚本的逻辑。

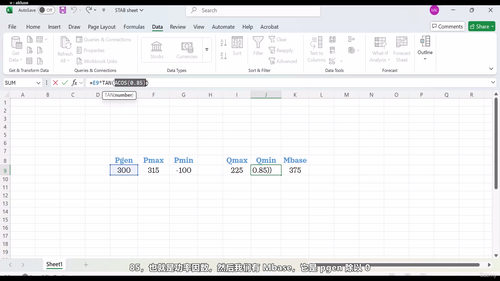

整门课下来，你拿到的不仅是一堆操作步骤，而是从建模、计算、分析到自动化的完整能力。不管你是电气工程专业想补充实战经验的学生，还是刚入职需要快速上手仿真工具的工程师，这门课都能帮你少走弯路。课程提供的SAV文件、SLD文件、STAB表格都是可以直接用的模板，学完你自己也能照着搭其他电网模型。
